Schraub-Fitting mit Messing-Klemmring für Kupferrohr

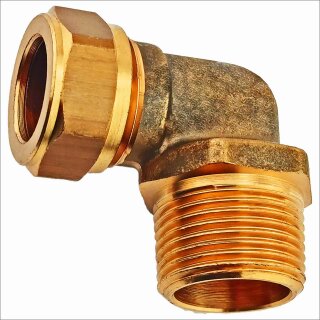

Übergangswinkel 90 Grad auf Außengewinde (innen-AG)
Die hier angebotenen Messing-Klemmverschraubungen sind speziell für den Einsatz in Warm- und Kaltwasserversorgungs- und Heizungsanlagen konzipiert. Sie sind ideal kompatibel mit Kupfer, kohlenstoffarmem Stahl, Edelstahl und einer Reihe von Kunststoffrohren, indem ein Messingring ohne Anwendung von Schlag auf das Rohr gepresst wird.
Klemmringverschraubungen gemäß EN1254-2 sind für die Verwendung der folgenden Drücke und Temperaturen geeignet:
| Medium |
Mittel Betriebstemperatur
bis zu ºC
|
Maximaler Arbeitsdruck
bar / psi
|
|
Wasser oder leichte Mineralöle
Rohr-Außendurchmesser:
10 bis 54 mm
|
30
65
110
120
|
16 / 230
10 / 145
6 / 87
5 / 75
|
| Gesättigter Dampf |
120 |
3 / 45 |
|
Flüssiggas und Erdgas
Rohr-Außendurchmesser:
nur 10 bis 28 mm
|
30 |
1 / 15 |
Sehr solides geprüftes Qualitäts-Fitting System.
Schnelle, sichere und einfache Installation.
Anwendung für Handwerk, Industrie und anspruchsvolle Heimwerker.
Kein teures Press- oder Löt-Werkzeug erforderlich.
Verbindungen wieder lösbar. Universell einsetzbar, gute Alternative zum Löten.
Trinkwasser geeignet.
Fitting-Größen für folgende Rohr-Durchmesser wählbar: 15, 18, 22 und 28 Millimeter.
Für Kupferrohre weich Ringware oder Kunststoffrohre nur mit Stützhülse anwenden! Diese Stützhülsen sind extra zu bestellen.
Klemmringverschraubungen metallisch dichtend.
Material
Messing CW617N-4MS
Metallisch dauerhaft korrosionssicher zugfest dichtend.
Ausführungen
Übergang auf Außengewinde (i-AG)
Übergang auf Außengewinde mit Kragen (i-AG)
Übergang auf Außengewinde flachdichtend (i-AG)
Übergang auf Innengewinde (i-IG)
Übergang auf Innengewinde flachdichtend mit Dichtung (i-IG)
Übergang mit Überwurfmutter (i-IG)
Kupplung (i-i)
Kupplung mit Entleerung (i-Tülle-i)
Winkel-Kupplung 90 Grad (i-i)
Übergangswinkel 90 Grad auf Außengewinde (i-AG)
Übergangswinkel 90 Grad auf Außengewinde mit Kragen (i-AG)
Übergangswinkel 90 Grad auf Innengewinde (i-IG)
Wandwinkel Deckenwinkel (i-IG)
T-Stück (i-i-i)
T-Stück Eckform (i-i-i)
T-Stück mit Außengewinde (i-AG-i)
T-Stück mit Innengewinde (i-IG-i)
Kreuzstück (i-i-i-i)
Stopfen (i)
Kugelhahn mit Flügelgriff rot (i-i)
Kugelhahn mit Hebelgriff rund rot (i-i)
Ersatz Mutter für das Fitting
Ersatz Klemmring
Montageplatte mit 6 Schrauben Stichmaß 153mm
Übergangskupplung Kupferrohr auf Mehrschichtverbundrohr
Übergangswinkel-Kupplung 90 Grad Kupferrohr auf Mehrschichtverbundrohr (i-i)
MegaHaustechnik Gewindedichtband Rolle 0,1mm stark 12mm breit 10m lang
Anleitung Schraub-Fittings für Kupferrohr
Benötigte Fittings und Kupferrohre planen.
Werkzeug
Rohrabschneider für Kupferrohr, Entgratwerkzeug, Schraubenschlüssel.
Schlüsselweiten (SW)
Rohr außen Ø15mm SW 24 mm
Rohr außen Ø18mm SW 27 mm
Rohr außen Ø22mm SW 32 mm
Rohr außen Ø28mm SW 39 mm
Schneiden des Kupferrohres
Kupferrohr mit einem Rillenschneider geeignet für Kupferrohr im Winkel von 90 Grad ablängen.
Entgraten und Säubern des Kupferrohres
Entgraten Sie das Kupferrohr nach dem Ablängen innen und außen mit einem passenden Werkzeug und säubern Sie die Rohrenden mit Reinigungsflies. Es sollte kein Grat stehen bleiben. Das Rohr darf nicht verformt unrund sein.
Montage
Die Überwurfmutter und den Klemmring des Fittings demontieren und einzeln auf das Kupferrohr schieben. Klemmring etwas mehr als nur bis zum Ende des Kupferrohres aufschieben.
Das Kupferrohr mit dem Schneidring und der Überwurfmutter in das Fitting bis zum Anschlag einschieben und Überwurfmutter mit der Hand bestmöglich festschrauben.
Anziehen der Überwurfmutter
Die Mutter am Fitting festziehen, bis sich das Rohr nicht mehr von Hand drehen lässt. Ein Tropfen leichtes Maschinenöl auf das Gewinde erleichtert das Anziehen (insbesondere bei größeren Größen).
Die Mutter mit Schraubenschlüsseln fest anziehen. Das Kupferrohr lässt sich, da es metallisch abgedichtet hat, nicht mehr in dem Fitting drehen oder bewegen.
Anzugsmomente
15mm Ø Rohrdurchmesser 1 1/4 Drehungen Anzugsdrehmoment 70 Nm
18mm Ø Rohrdurchmesser 1 1/4 Drehungen Anzugsdrehmoment 90 Nm
22mm Ø Rohrdurchmesser 1 Drehungen Anzugsdrehmoment 110 Nm
28mm Ø Rohrdurchmesser 1 Drehung Anzugsdrehmoment 125 Nm
Schlüsselweiten (SW) der Überwurfmutter
Rohr außen Ø15mm SW 24 mm
Rohr außen Ø18mm SW 27 mm
Rohr außen Ø22mm SW 32 mm
Rohr außen Ø28mm SW 39 mm
Der Klemmring auf dem Kupferrohr lässt sich nach Verschraubung nicht mehr vom Kupferrohr lösen.
Sichtprüfung, Fertig!
Einsatz einer Verstärkungshülse
Bei Einsatz von weichen Kupferrohren (Ringware), Weichstahlrohren oder Kunststoff-Rohren muss eine Stützhülse verwendet werden um die Rohrfestigkeit zu erhöhen!
ANMERKUNGEN:
Dichtband, Fugenmassen oder Dichtstoffe sind bei Klemmverschraubungen nicht erforderlich; Die Verwendung dieser Materialien könnte die Wirksamkeit der Verbindung beeinträchtigen. Zu starkes Anziehen führt nicht zu einer besseren Verbindung und kann zu Betriebsproblemen führen.
