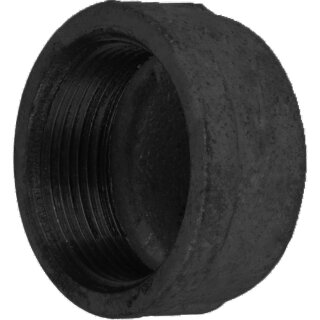

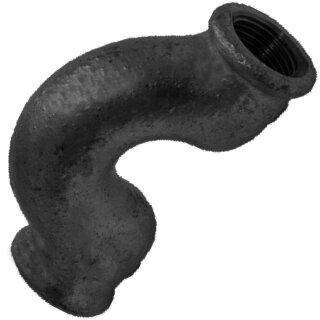

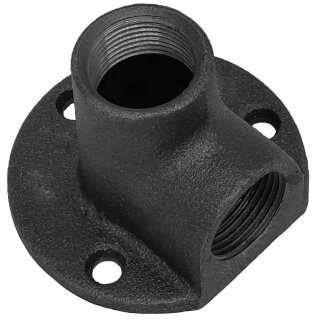

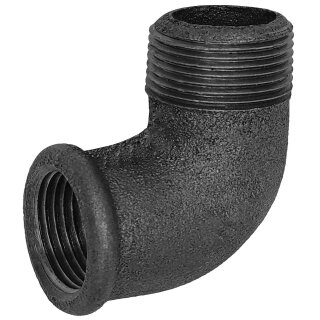

Gewinde-Fittings aus Temperguß (schwarz)

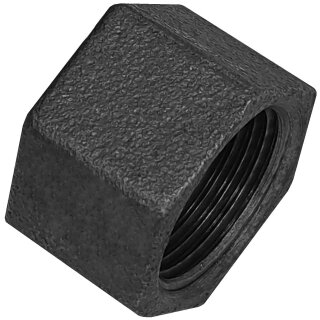

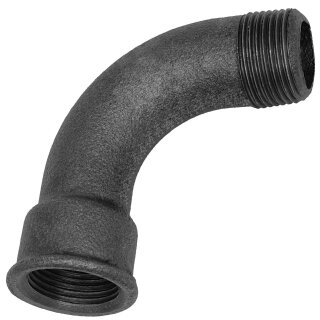

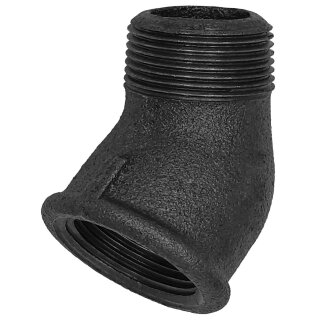

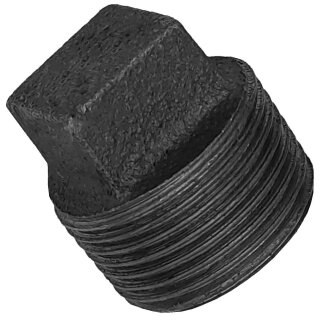

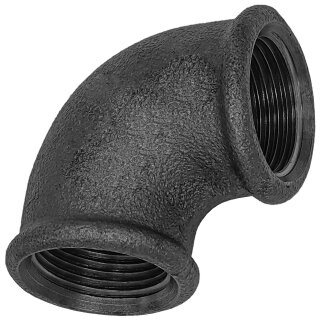

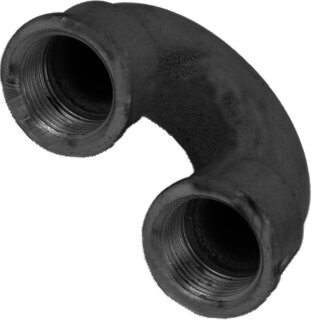

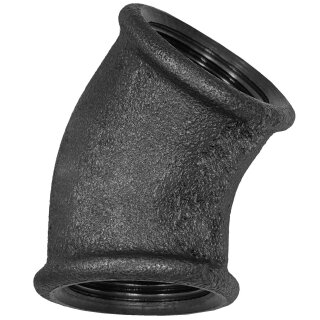

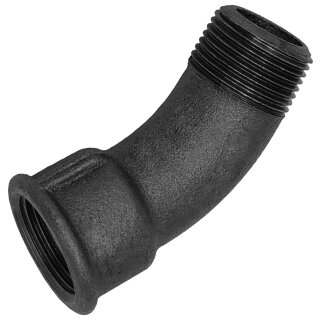

Temperguß-Gewinde-Fittings schwarz

Marke
MegaHaustechnik
Profi-Qualität. Für Handwerker und Heimwerker.

Anwendung
Industrie, Handwerk, Sanitär, Wasser, Trinkwasser geeignet, Heizung, Gas
DIN EN 10242 Design Symbol A

Material
Temperguß - schwarze Ausführung.


Temperatur / maximal zulässiger Betriebsdruck
-20°C bis 120°C / 25 bar
120°C bis 300°C / interpolierte Werte
300°C / 20 bar

Wasser, Trinkwasser (DVGW und SVGW Zulassung)



ACHTUNG WICHTIG!

Maßumrechnung

Zoll auf tatsächlich gemessener Rohr-Außendurchmesser / Außengewinde

1/8 Zoll = 9,7 mm (DN 6)
1/4 Zoll = 13,16 mm (DN 8)
3/8 Zoll = 16,67 mm (DN 10)
5/8 Zoll = 15,9 mm
1/2 Zoll = 20,99 mm (DN 15)
3/4 Zoll = 26,44 mm (DN 20)
1 Zoll = 33,25 mm (DN 25)
1 1/4 Zoll = 41,91 mm (DN 32)
1 1/2 Zoll = 47,80 mm (DN 40)
2 Zoll = 59,61 mm (DN50)
2 1/2 = 75,18 mm (DN65)
3 Zoll = 88,9 mm (DN80)
4 Zoll = 114,3 mm (DN100)

Die Millimeterangaben sind die tatsächlich gemessenen Außendurchmesser der jeweiligen Fittings.
Bei konischem Außengewinde sind die oben angegebenen Millimetermaße am Ende des Gewindes gemessen, da diese Außengewinde "kegelig" sind. Am Anfang des Außengewindes sind die Maße somit jeweils kleiner.

Zoll auf tatsächlich gemessener Innendurchmesser des Innengewinde der Fittings mit Innengewinde

1/8 Zoll = ca. 8,6 mm (DN 6)
1/4 Zoll = ca. 11,45 mm (DN 8)
3/8 Zoll = ca. 14,95 mm (DN 10)
1/2 Zoll = ca. 18,63 mm (DN 15)
3/4 Zoll = ca. 24,12 mm (DN 20)
1 Zoll = 30,29 mm (DN 25)
1 1/4 Zoll = 38,95 mm (DN 32)
1 1/2 Zoll = 44,85 mm (DN 40)
2 Zoll = 56,66 mm (DN50)
2 1/2 Zoll = 72,23 mm


Gewinde

Die Gewinde erfüllen die Vorgaben der EN 10226 und haben eine sehr hohe Winkelgenauigkeit und gewährleisten somit eine hohe Dichtkraft bei exakter Rohrführung.

Whitworth-Rohrgewinde - wird auch als British Standard Pipe (BSP) Gewinde bezeichnet, das seine Anwendung bei Rohrinstallationen in Europa findet.
Das Whitworthgewinde besitzt eine steilere und längere Flanke als das metrische Gewinde oder amerikanische NPT Gewinde, wobei der Flankenwinkel bei Whitworth Rohrgewinden 55°, gegenüber 60° bei metrischen oder NPT-Gewinden misst. Es wird zwischen kegeligen (konischen) und zylindrischen Ausführungen von Whitworth-Gewinden unterschieden, wobei Innengewinde zylindrisch und Außengewinde konisch sind. Kegelige (konische) Gewinde nach DIN EN 10226-1 (alt DIN 2999) bezeichnet man als „metallisch dichtend“, weil der Nenndurchmesser des kegeligen Gewindes nach einigen Umdrehungen dem des Gegengewindes entspricht.

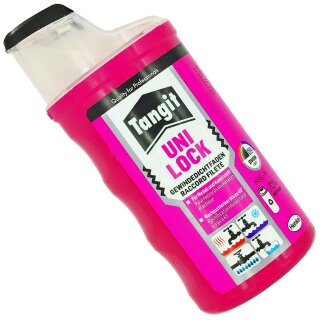

Bei einem weiteren Anziehen verklemmt sich das Gewinde ineinander und wirkt so metallisch dichtend. Üblicherweise werden konische Gewinde vor dem Verschrauben noch mit Telonband oder mit Hanf versehen, um die verbleibenden Spalte zu füllen. Dabei wirkt sich beim Hanf positiv aus, dass er bei Flüssigkeitskontakt aufquillt.

Zylindrische Gewinde nach DIN ISO 228-1 sind nicht selbst dichtend und bedürfen deshalb einer entsprechender Dichtung.

Whitworth Innengewinde IG(Rp) DIN 228-1 EN 102226-1 und ISO 7-1
= zylindrisches Rohrgewinde für im Gewinde dichtende Verbindungen

Außengewinde AG(R) DIN 2999
= kegeliges Rohrgewinde für im Gewinde dichtende Verbindungen

Außengwinde AG(G)
= zylindrisches Gewinde (nicht im Gewinde dichtende Verbindungen) ISO 228-1


Erklärung der Bezeichnungen

Alle Gewinde-Fittings (Rohrgewinde) besitzen konisches Rohr-Außengewinde AG(R) oder zylindrisches Rohr-Innengewinde Rp (IG).

Kennbuchstabe "R" bedeutet kegeliges Rohrgewinde (Außengewinde) für im Gewinde dichtende Verbindungen.
Kennbuchstaben "Rp" bedeuten zylindrisches Rohrgewinde (Innengewinde) für im Gewinde dichtende Verbindungen. Es handelt sich also um "abdichtendes" Gewinde mit ganz bestimmten Maßen die zum Abdichten führen. Somit ist die Länge dieser Gewinde immer gleich genormt. Diese Gewinde dürfen nicht mit sonst üblichen metrischen „Befestigungs-Gewinden“ verwechselt werden, also wo das Gewinde durchgängig gleich stark, also nicht "kegelig" ist.

Bei den Gewindefittings "Verschraubung" (mehrteilige Verbindungsstücke) kommt innerhalb des mehrteiligen Fitting zylindrisches Kennbuchstabe Außengewinde AG(G) für nicht in diesem Gewinde dichtende Verbindungen zum Einsatz. Das Abdichten innerhalb des Gewindefitting "Verschraubung" erfolgt mit Einlegedichtung oder metallisch konisch dichtend. An den Enden der Gewinde-Fittings "Verschraubung" befinden sich, wie bei allen anderen Gewinde-Fittings, konisches Außengewinde AG(R) oder zylindrisches Rohr-Innengewinde IG(Rp).
Wir bieten komplette Gewindefittings "Verschraubung" an.

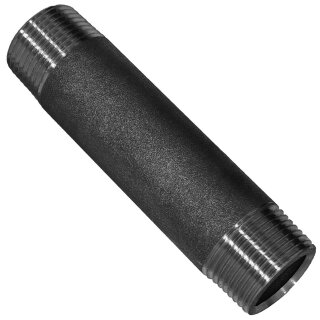

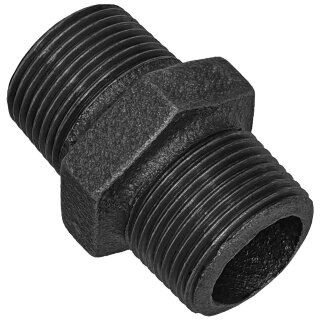

Wenn bei einem Gewinde-Fitting das Außengewinde (AG) einerseits kleiner als, oder gleich dem Innengewinde (IG) oder dem Außengewinde (AG) andererseits, dann Bezeichnung "Nippel" oder "Reduziernippel".

Wenn bei einem Gewinde-Fitting das Außengewinde (AG) einerseits größer als das Innengewinde (IG) andererseits, dann Bezeichnung "Reduzierstück".

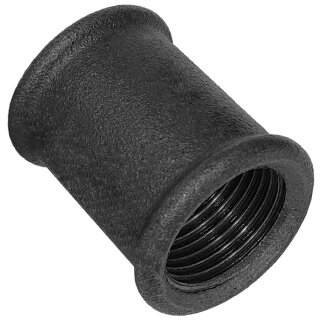

Wenn bei einem Gewinde-Fitting das Innengewinde (IG) einerseits, gleich dem Innengewinde (IG) andererseits, dann Bezeichnung "Muffe".

Wenn bei einem Gewinde-Fitting das Innengewinde (IG) einerseits größer als das Innengewinde (IG) andererseits, dann Bezeichnung "Reduziermuffe".
