   Edelstahl Press-Fittings mit M-Kontur...

Edelstahl Press-Fittings mit M-Kontur



Profi-Qualität für Handwerker und anspruchsvolle Heimwerker.



Edelstahlrohre einfach durch verpressen verbinden.





Für die Installation dieses Fitting-Systems wird eine Presszange mit M-Kontur benötigt.

Passend zu Geberit Mapress mit M-Kontur M-Profil.



Das Edelstahlrohr wird in das Fitting innen eingeschoben, deshalb bezeichnet man das Fitting-Ende gewöhnlich als Press-Ende innen (i). Es gibt bei den Press-Fittings aber auch das so genannte Press-Ende außen (a), also ein Fitting-Einsteck-Ende oder Stutzen-Ende.

Dieses Press-Ende außen (a) hat genau den gleichen Außendurchmesser wie das Edelstahlrohr was in die Press-Fittings mit Press-Ende innen (i) zum verpressen eingeschoben wird.

Dieses Außenende bezeichnet man als Fitting-Einsteck-Ende oder Stutzen-Ende.

Das Press-Ende außen (a) wird benötigt wenn man 2 Press-Fittings verbinden möchte. Das Press-Ende außen (a) wird in das Press-Ende innen (i) eingeschoben. Die beiden verbundenen Fittings haben dann wieder 2 Press-Ende innen (i), also wie gewöhnlich. Ein Fitting mit 2 Press-Enden außen (a) gibt es nicht, es wäre ein Stück Rohr.

Die angegebenen Maße sind in der Reihenfolge der Artikelbezeichnung. Die Fitting-Bezeichnung "(i)" bedeutet "innen", also Fitting-Innendurchmesser und somit für den Rohr-Außendurchmesser passend.

Die Fitting-Bezeichnung "(a)" bedeutet "außen", also wie Rohr-Außendurchmesser und somit für den Fitting-Innendurchmesser (i) passend.

Beispiel:

Fitting (a-i) 22mm x 15mm
bedeutet: Fitting einerseits Press-Ende außen (a), also ein sogenanntes Fitting-Einsteck-Ende oder Stutzen-Ende, hat einen Außendurchmesser von 22mm, also wie das Rohr. Fitting andererseits Press-Ende innen (i), also eine Press-Muffe für ein Rohr mit 15mm Außendurchmesser.



Varianten und Größen


Nr.10

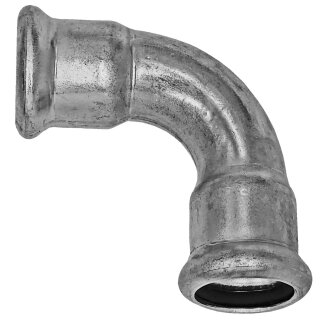

Winkel 90 Grad (i-i) mit 2x Press-Muffe

  • 15mm
  • 18mm
  • 22mm
  • 28mm

Nr.20

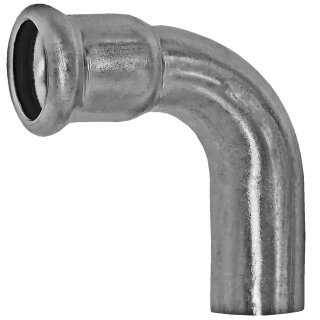

Winkel 90 Grad mit Einsteck-Ende (i-a) mit Press-Muffe und Einsteckende Stutzen


Nr.30

Winkel 90 Grad mit Außengewinde (i-AG) mit Press-Muffe und Rohr-Außengewinde


Nr.40

Winkel 90 Grad mit Innengewinde (i-IG) mit Press-Muffe und Rohr-Innengewinde


Nr.50

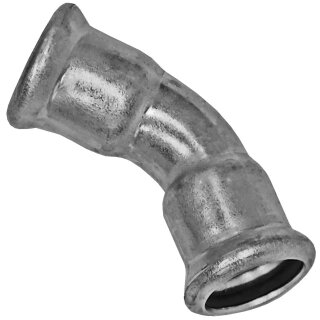

Winkel 45 Grad (i-i) mit 2x Press-Muffe


Nr.60

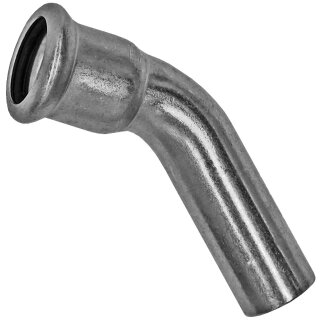

Winkel 45 Grad mit Einsteck-Ende (i-a) mit Press-Muffe und Einsteckende Stutzen


Nr.70

Wandwinkel Deckenwinkel mit Innengewinde (i-IG) mit Press-Muffe und Rohr-Innengewinde


Nr.80

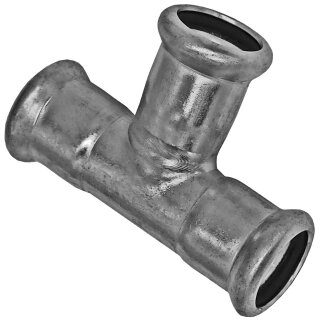

T-Stück (i-i-i) mit 3x Press-Muffe


Nr.90

T-Stück reduzierend (i-i.red.-i) mit 3x Press-Muffe


Nr.100

T-Stück mit Innengewinde (i-IG-i) mit 2x Press-Muffe und Mittelabgang Rohr-Innengewinde


Nr.110

T-Stück mit Außengewinde (i-AG-i) mit 2x Press-Muffe und Mittelabgang Rohr-Außengewinde


Nr.120

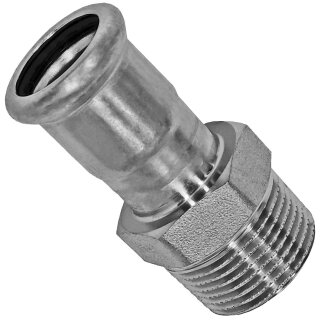

Übergang auf Außengewinde (i-AG) mit Press-Muffe auf Rohr-Außengewinde


Nr.130

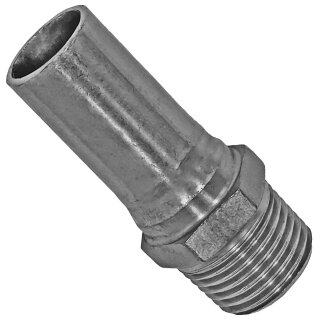

Einsteck-Ende Stutzen auf Außengewinde (a-AG) Einsteck-Ende auf Rohr-Außengewinde


Nr.140

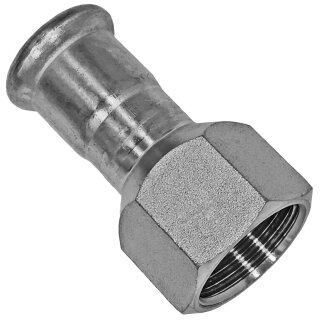

Übergang auf Innengewinde (i-IG) mit Press-Muffe auf Rohr-Innengewinde


Nr.150

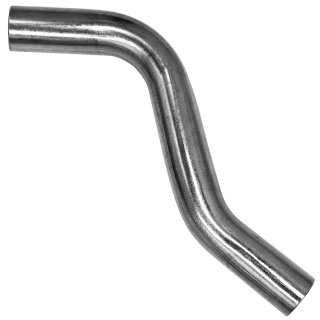

Überspringbogen mit Einsteck-Enden (a-a) 2x Einsteck-Ende Stutzen


Nr.160

Passbogen 90 Grad mit Einsteck-Enden (a-a) 2x Einsteck-Ende Stutzen


Nr.170

Doppelmuffe Kupplung Verbinder (i-i) 2x Press-Muffe


Nr.180

Doppelmuffe Kupplung Verbinder (i-i) 2x Press-Muffe


Nr.190

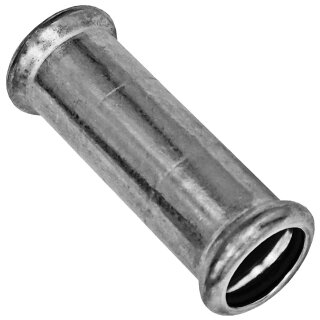

Schiebemuffe (i-i) 2x Press-Muffe


Nr.200

Reduzierstück mit Einsteck-Ende Stutzen (i.r.-a) Press-Muffe reduzierend mit Einsteck-Ende Stutzen


Nr.210

Verschraubung (i-i) Verschraubung mit 2x Press-Muffe


Nr.220

Verschraubung mit Außengewinde (i-AG) Verschraubung mit Press-Muffe und Rohr-Außengewinde


Nr.230

Verschraubung mit Innengewinde (i-IG) Verschraubung mit Press-Muffe und Rohr-Innengewinde


Nr.240

Anschlussverschraubung mit Überwurfmutter flach dichtend mit Dichtung (i-IG) Press-Muffe mit Überwurfmutter


Nr.250

Kugelhahn 3-teilig mit vollem Durchgang (i-i) 2x Press-Muffe


Nr.260

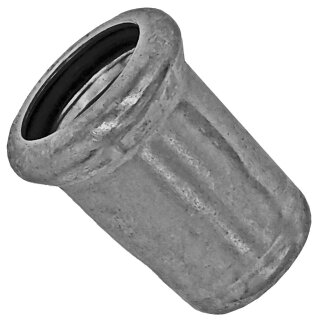

Kappe (i) Press-Muffe


Nr.270

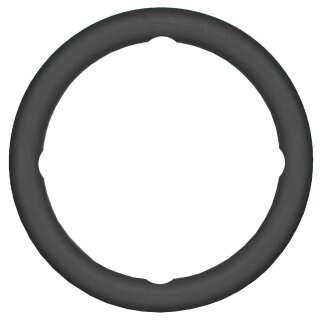

Dichtung aus EPDM für Wasser


Nr.280

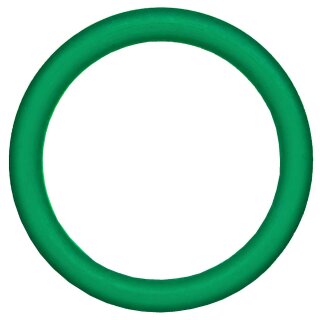

Dichtung aus EPDM für Öle


Edelstahlrohr








Alle Pressfittings mit M-Kontur und Dichtelementen EPDM (Pressanschluss).

Der Pressanschluss ist im unverpressten Zustand extra undicht um unfertige Verbindungen zu erkennen.



Größen (Rohraußendurchmesser)

15mm

18mm

22mm

28mm



Anwendungen

Brauchwasser, Trinkwasser, Heizungswasser, Löschwasseranlagen, Druckluft, Schiffbau, Landwirtschaft und Industrieanwendungen.

Mit FPM Dichtring verwendbar für Öle.



Temperatur

-20°C bis 120°C

Temperatur mit FPM Dichtring

-20°C bis 200°C



Arbeitsdruck PN bis 100°C

16 bar



Material

Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)

Dichtring EPDM





Fittings mit Gewinde besitzen konisches Rohr-Außengewinde AG(R) oder zylindrisches Rohr-Innengewinde IG(Rp).
Kennbuchstabe "R" bedeutet, kegeliges Rohrgewinde (Außengewinde) für im Gewinde dichtende Verbindungen.
Kennbuchstaben "Rp" bedeuten, zylindrisches Rohrgewinde (Innengewinde) für im Gewinde dichtende Verbindungen.

Bei den Fittings "Verschraubung" (mehrteilige Verbindungsstücke), kommt innerhalb des mehrteiligen Fittings, zylindrisches Rohrgewinde Kennbuchstabe "G" Außengewinde (AG), für nicht in diesem Gewinde dichtende Verbindungen, zum Einsatz. Das Abdichten innerhalb des Gewindefitting "Verschraubung" erfolgt mit Einlegedichtung. An den Enden der Gewinde-Fittings "Verschraubung" befinden sich, Pressanschlüsse (Muffen), oder konisches Außengewinde R (AG), oder zylindrisches Innengewinde Rp (IG).

i = Innen Pressanschluss (Muffe, also Rohr oder Einsteckende kommt in die Fitting-Muffe)
a = außen Einsteckende (für Muffe, die Fitting-Muffe kommt auf das Fitting-Einsteckende bzw. das Einsteckende in die Fitting-Muffe)
