Edelstahl Press-Fittings mit M-Kontur
Profi-Qualität für Handwerker und anspruchsvolle Heimwerker.
Für die Installation dieses Fitting-Systems wird eine Presszange mit M-Kontur benötigt.
Alle Pressfittings mit M-Kontur und Dichtelementen EPDM (Pressanschluss).
Der Pressanschluss ist im unverpressten Zustand extra undicht um unfertige Verbindungen zu erkennen.

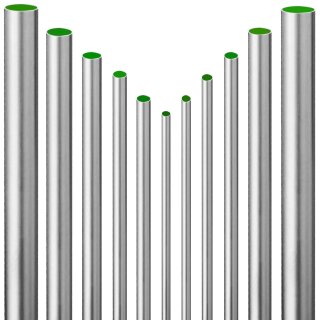

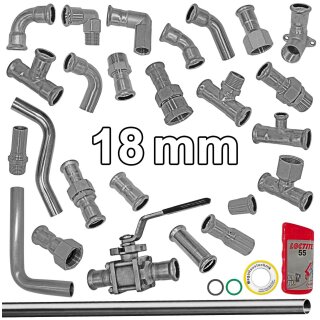

Größen (Rohraußendurchmesser)
15mm
18mm
22mm
28mm
Anwendungen
Brauchwasser, Trinkwasser, Heizungswasser, Löschwasseranlagen, Druckluft, Schiffbau, Landwirtschaft und Industrieanwendungen.

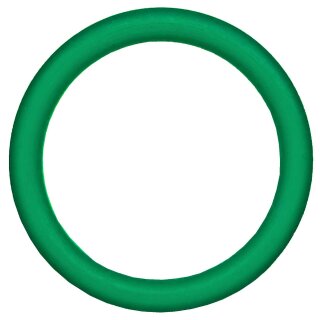

Mit FPM Dichtring verwendbar für Öle.
Temperatur
-20°C bis 120°C
Temperatur mit FPM Dichtring
-20°C bis 200°C
Arbeitsdruck PN bis 100°C
16 bar
Material
Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)

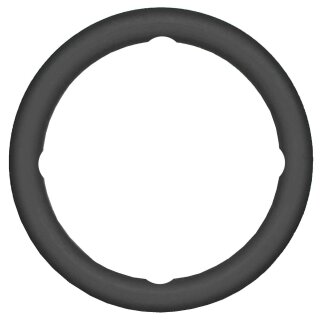

Dichtring EPDM

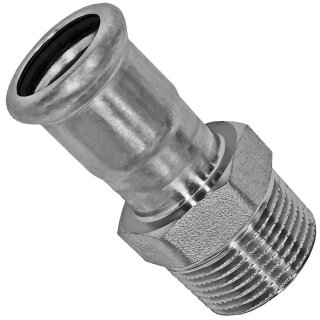

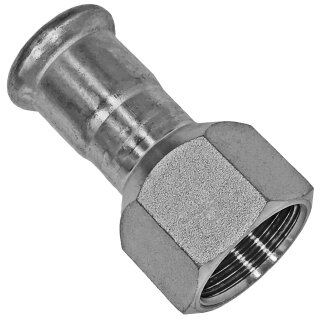

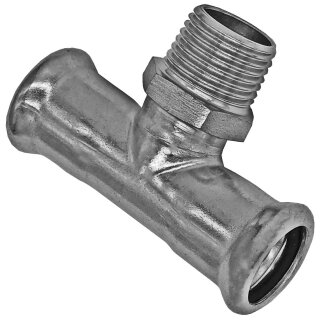

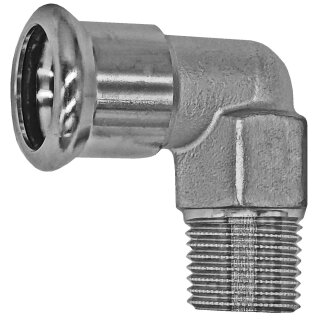

Fittings mit Gewinde besitzen konisches Rohr-Außengewinde AG(R) oder zylindrisches Rohr-Innengewinde IG(Rp).

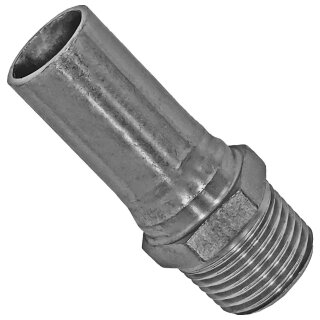

Kennbuchstabe "R" bedeutet, kegeliges Rohrgewinde (Außengewinde) für im Gewinde dichtende Verbindungen.

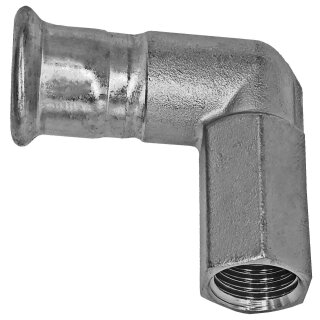

Kennbuchstaben "Rp" bedeuten, zylindrisches Rohrgewinde (Innengewinde) für im Gewinde dichtende Verbindungen.

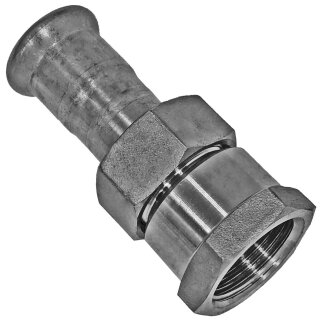

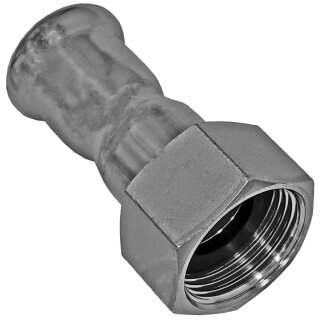

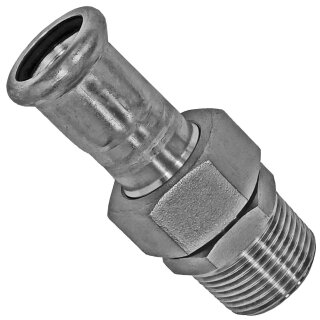

Bei den Fittings "Verschraubung" (mehrteilige Verbindungsstücke), kommt innerhalb des mehrteiligen Fittings, zylindrisches Rohrgewinde Kennbuchstabe "G" Außengewinde (AG), für nicht in diesem Gewinde dichtende Verbindungen, zum Einsatz. Das Abdichten innerhalb des Gewindefitting "Verschraubung" erfolgt mit Einlegedichtung. An den Enden der Gewinde-Fittings "Verschraubung" befinden sich, Pressanschlüsse (Muffen), oder konisches Außengewinde R (AG), oder zylindrisches Innengewinde Rp (IG).

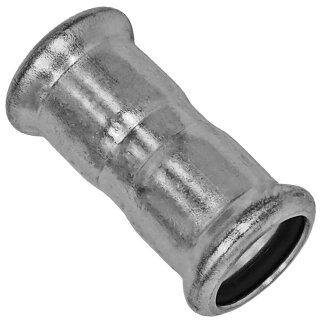

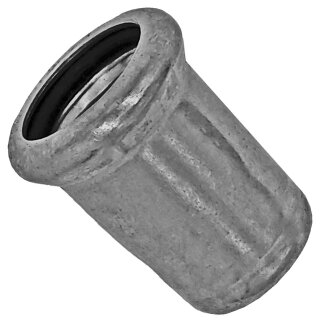

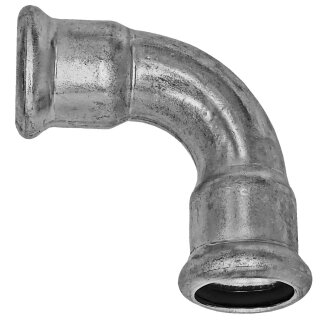

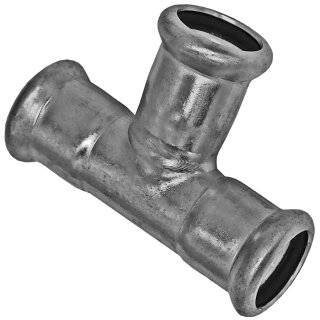

i = Innen Pressanschluss (Muffe, also Rohr oder Einsteckende kommt in die Fitting-Muffe)

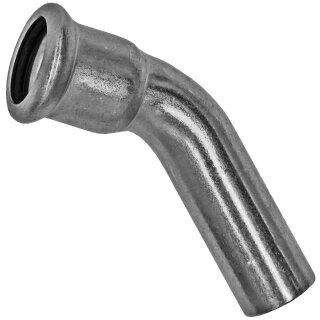

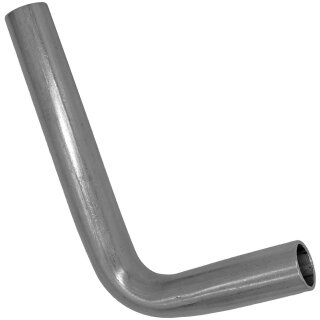

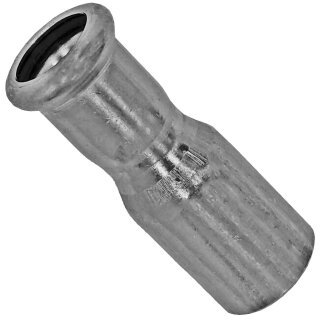

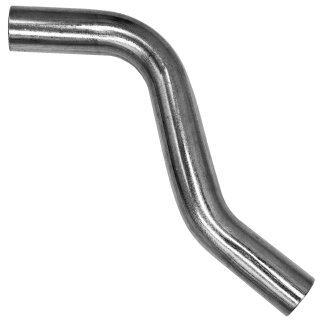

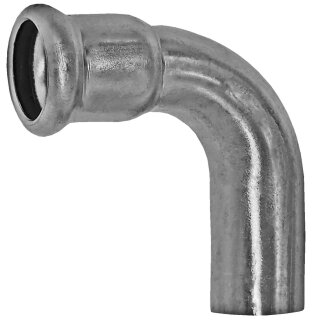

a = außen Einsteckende (für Muffe, die Fitting-Muffe kommt auf das Fitting-Einsteckende bzw. das Einsteckende in die Fitting-Muffe)
