Schraub-Fitting System mit Messing-Klemmring für Kupferrohr

Die hier angebotenen Messing-Klemmverschraubungen sind speziell für den Einsatz in Warm- und Kaltwasserversorgungs- und Heizungsanlagen konzipiert. Sie sind ideal kompatibel mit Kupfer, kohlenstoffarmem Stahl, Edelstahl und einer Reihe von Kunststoffrohren, indem ein Messingring ohne Anwendung von Schlag auf das Rohr gepresst wird.

Klemmringverschraubungen gemäß EN1254-2 sind für die Verwendung der folgenden Drücke und Temperaturen geeignet:

Medium

Mittel Betriebstemperatur

bis zu ºC

Maximaler Arbeitsdruck

bar / psi

Wasser oder leichte Mineralöle

Rohr-Außendurchmesser:

10 bis 54 mm

30

65

110

120

16 / 230

10 / 145

6 / 87

5 / 75

Gesättigter Dampf 120 3 / 45

Flüssiggas und Erdgas

Rohr-Außendurchmesser:

nur 10 bis 28 mm

30 1 / 15



Sehr solides geprüftes Qualitäts-Fitting System.

Schnelle, sichere und einfache Installation.

Anwendung für Handwerk, Industrie und anspruchsvolle Heimwerker.

Kein teures Press- oder Löt-Werkzeug erforderlich.

Verbindungen wieder lösbar. Universell einsetzbar, gute Alternative zum Löten.

Trinkwasser geeignet.

Fitting-Größen für folgende Rohr-Durchmesser wählbar: 15, 18, 22 und 28 Millimeter.

Für Kupferrohre weich Ringware oder Kunststoffrohre nur mit Stützhülse anwenden! Diese Stützhülsen sind extra zu bestellen.



Klemmringverschraubungen metallisch dichtend.



Material

Messing CW617N-4MS

Metallisch dauerhaft korrosionssicher zugfest dichtend.






Ausführungen




Übergang auf Außengewinde (i-AG)


Übergang auf Außengewinde mit Kragen (i-AG)


Übergang auf Außengewinde flachdichtend (i-AG)


Übergang auf Innengewinde (i-IG)


Übergang auf Innengewinde flachdichtend mit Dichtung (i-IG)


Übergang mit Überwurfmutter (i-IG)


Kupplung (i-i)


Kupplung mit Entleerung (i-Tülle-i)


Winkel-Kupplung 90 Grad (i-i)


Übergangswinkel 90 Grad auf Außengewinde (i-AG)


Übergangswinkel 90 Grad auf Außengewinde mit Kragen (i-AG)


Übergangswinkel 90 Grad auf Innengewinde (i-IG)


Wandwinkel Deckenwinkel (i-IG)


T-Stück (i-i-i)


T-Stück Eckform (i-i-i)


T-Stück mit Außengewinde (i-AG-i)


T-Stück mit Innengewinde (i-IG-i)


Kreuzstück (i-i-i-i)


Stopfen (i)


Kugelhahn mit Flügelgriff rot (i-i)


Kugelhahn mit Hebelgriff rund rot (i-i)

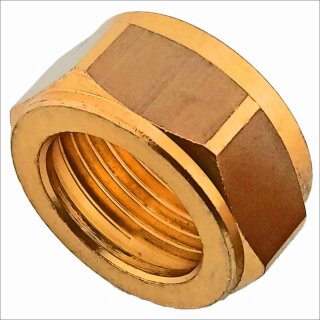

Ersatz Mutter für das Fitting


Ersatz Klemmring


Montageplatte mit 6 Schrauben Stichmaß 153mm


Übergangskupplung Kupferrohr auf Mehrschichtverbundrohr


Übergangswinkel-Kupplung 90 Grad Kupferrohr auf Mehrschichtverbundrohr (i-i)


MegaHaustechnik Gewindedichtband Rolle 0,1mm stark 12mm breit 10m lang




Anleitung Schraub-Fittings für Kupferrohr

Benötigte Fittings und Kupferrohre planen.



Werkzeug

Rohrabschneider für Kupferrohr, Entgratwerkzeug, Schraubenschlüssel.

Schlüsselweiten (SW)

Rohr außen Ø15mm SW 24 mm

Rohr außen Ø18mm SW 27 mm

Rohr außen Ø22mm SW 32 mm

Rohr außen Ø28mm SW 39 mm



Schneiden des Kupferrohres

Kupferrohr mit einem Rillenschneider geeignet für Kupferrohr im Winkel von 90 Grad ablängen.



Entgraten und Säubern des Kupferrohres

Entgraten Sie das Kupferrohr nach dem Ablängen innen und außen mit einem passenden Werkzeug und säubern Sie die Rohrenden mit Reinigungsflies. Es sollte kein Grat stehen bleiben. Das Rohr darf nicht verformt unrund sein.



Montage

Die Überwurfmutter und den Klemmring des Fittings demontieren und einzeln auf das Kupferrohr schieben. Klemmring etwas mehr als nur bis zum Ende des Kupferrohres aufschieben.

Das Kupferrohr mit dem Schneidring und der Überwurfmutter in das Fitting bis zum Anschlag einschieben und Überwurfmutter mit der Hand bestmöglich festschrauben.



Anziehen der Überwurfmutter

Die Mutter am Fitting festziehen, bis sich das Rohr nicht mehr von Hand drehen lässt. Ein Tropfen leichtes Maschinenöl auf das Gewinde erleichtert das Anziehen (insbesondere bei größeren Größen).

Die Mutter mit Schraubenschlüsseln fest anziehen. Das Kupferrohr lässt sich, da es metallisch abgedichtet hat, nicht mehr in dem Fitting drehen oder bewegen.

Anzugsmomente

15mm Ø Rohrdurchmesser 1 1/4 Drehungen Anzugsdrehmoment 70 Nm

18mm Ø Rohrdurchmesser 1 1/4 Drehungen Anzugsdrehmoment 90 Nm

22mm Ø Rohrdurchmesser 1 Drehungen Anzugsdrehmoment 110 Nm

28mm Ø Rohrdurchmesser 1 Drehung Anzugsdrehmoment 125 Nm

Schlüsselweiten (SW) der Überwurfmutter

Rohr außen Ø15mm SW 24 mm

Rohr außen Ø18mm SW 27 mm

Rohr außen Ø22mm SW 32 mm

Rohr außen Ø28mm SW 39 mm



Der Klemmring auf dem Kupferrohr lässt sich nach Verschraubung nicht mehr vom Kupferrohr lösen.

Sichtprüfung, Fertig!



Einsatz einer Verstärkungshülse

Bei Einsatz von weichen Kupferrohren (Ringware), Weichstahlrohren oder Kunststoff-Rohren muss eine Stützhülse verwendet werden um die Rohrfestigkeit zu erhöhen!

ANMERKUNGEN:

Dichtband, Fugenmassen oder Dichtstoffe sind bei Klemmverschraubungen nicht erforderlich; Die Verwendung dieser Materialien könnte die Wirksamkeit der Verbindung beeinträchtigen. Zu starkes Anziehen führt nicht zu einer besseren Verbindung und kann zu Betriebsproblemen führen.
