Siphon Anschluss Stücke, Bögen Doppelbögen mit Gummimanschette
Die passende Gummimanschette ist im Lieferumfang enthalten.
Das Siphon-Rohr aus Metall oder Kunststoff, beispielsweise eines Waschbecken Ablaufes, wird in die Gummimanschette geruchsdicht eingesteckt. Die Gummimanschette wird in das Siphon-Anschlussstück eingeschoben. Das Siphonanschlussstück wird mit der Spitzende-Seite in die Muffe mit Lippendichtung des HT-Abwasserrohrsystems gesteckt.
Die erste Größenangabe ist der Außendurchmesser des Siphon-Rohres in Millimeter und somit die Öffnung bzw. der Innendurchmesser der Gummimanschette.
Die zweite Maß-Angabe ist der Außendurchmesser vom Spitzende des Siphonanschlussstückes bzw. der Muffen-Innendurchmesser mit Lippendichtung eines HT-Rohres.
Größen
|
Ausführung
|
Siphon-Rohr
Außen-Durchmesser
in Millimeter
|
Spitzende
Außendurchmesser
in Millimeter
|
| Siphon Anschlussstück gerade |
28 bis 34 mm |
DN32 |
|
Anschlusstück geradeAnschlusstück geradeAnschlusstück geradeSiphon Anschlussstück gerade |
28 bis 34mm28 bis 34 mm |
DN40 |
| Siphon Anschlussstück gerade |
28 bis 34 mm |
DN50 |
| Siphon Anschlussstück gerade |
38 bis 44 mm |
DN40 |
| Siphon Anschlussstück gerade |
38 bis 44 mm38 bis 44 mm38 bis 44 mm |
DN50 |
| Siphon Anschlussstück gerade |
48 bis 54 mm |
DN50 |
|
Siphon Anschlussstück geradeSiphon Anschluss-Winkel |
28 bis 34 mm |
DN32 |
| Siphon Anschluss-Winkel |
28 bis 34 mm |
DN40 |
| Siphon Anschluss-Winkel |
28 bis 34 mm |
DN50 |
| Siphon Anschluss-Winkel |
38 bis 44 mm |
DN40 |
| Siphon Anschluss-Winkel |
38 bis 44 mm |
DN50 |
| Siphon Anschluss-Winkel |
48 bis 54 mm |
DN50 |

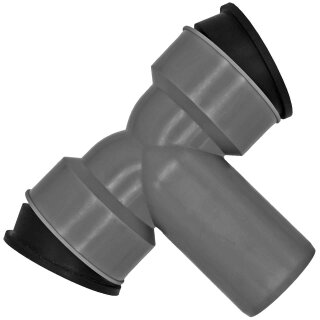

| Siphon Anschluss-Doppel-Winkel |
28 bis 34 mm |
DN50 |
| Siphon Anschluss-Doppel-Winkel |
38 bis 44 mm |
DN50 |
