Komplettsystem
Rohre und Formstücke
Größe DN32 bis 160
Für Abwasser / Abfluss im Gebäude-Innenbereich
Der Siphon-Anschlusswinkel hat 2 Enden. Das Spitzende kommt in die Muffe mit Lippendichtung eines HT-Rohres. Das andere Ende des Siphonwinkels ist die Aufnahme für die Gummimanschette. Die Gummimanschette kommt in diese Aufnahme und in die Gummimanschette wird das Siphon-Rohr eingeschoben. Somit wird ein luftdichter Übergang vom Siphon z.B. von einem Waschbeckenabfluss zum Abflussrohrsystem hergestellt.
|
Bezeichnung
Siphonbogen
|
Ende 1
Außendurchmesser
Spitzende Abgang
(Richtung Muffe)
|
Ende 2
Innendurchmesser
Aufnahme für Gummimanschette
|
| 40/30 |
DN40 = 40mm |
ca. 40mm
Passende Gummimanschette mit 40mm Außendurchmesser Bezeichnung „40/30 A“
Siphonrohr Außendurmesser 30mm
|
| 40/40 |
DN40 = 40mm |
ca. 50mm
Passende Gummimanschetten mit 50mm Außendurchmesser: Bezeichnung „40/30 B“ oder „40/40 C“
Siphonrohr Außendurmesser 30mm oder 40mm
|
| 50/40 |
DN50 = 50mm |
ca. 50mm
Passende Gummimanschetten mit 50mm Außendurchmesser: Bezeichnung „40/30 B“ oder „40/40 C“
Siphonrohr Außendurmesser 30mm oder 40mm
|
| 50/50 |
DN50 = 50mm |
ca. 60mm
Passende Gummimanschetten mit 60mm Außendurchmesser: Bezeichnung „50/30 D“ oder „50/40 E“ oder „50/50 F“
Siphonrohr Außendurmesser 30mm oder 40mm oder 50mm
|
Gummimanschette HTGM
Verschiedene Größen mit Nennweite DN 40 und DN 50 verfügbar.
Für den Siphonanschluss in unterschiedlichen Größen. Wird in den Siphonbogen gesteckt. Über einen Siphonanschluss, können Sie Ihr Waschbecken, Ihre Waschmaschine und andere Geräte mit der Abwasserleitung verbinden.
Gummimanschette Größe 40/30 A 11/4 ist für den Siphonbogen 40/30.
Gummimanschette Größe 40/30 B 11/4 ist für den Siphonbogen 40/40.
|
Gummi-Manschette
HTGM
HT-Teil-Siphon-bogenabgang/
Außen-durchmesser des einzu-schiebenden Siphons
(Ostendorf Art-Nr. - EAN)
|
D1
Außen-durchmesser
Manschette
(gemessen)
in Millimeter
|
D2
Innen-
durchmesser Manschette
(Außen-durchmesser Siphon, Metallrohr oder Rohr)
Manschette dichtend
in Millimeter
|
Innen-durchmesser
Manschette
licht
(gemessen)
Nicht dichtend
in Millimeter
|
passt für
HT-Systemteile
|
|
40/30 A
(881200 - 4052836812001)
|
40mm |
28-34mm |
20mm |
Siphonbogen (HTSW) DN 40/30 |
|
40/30 B
(881210 - 4052836812100)
|
50mm |
28-34mm |
20mm |
Siphonbogen (HTSW) DN 40/40

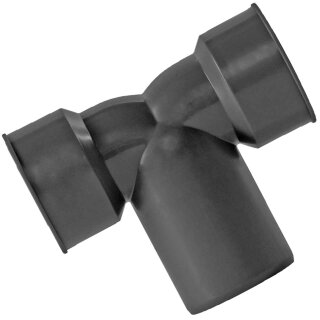

Doppelsiphonbogen (HTDSW) DN 40/50/40
Anschluss an Metallrohr (HTS) DN 40/40
Anschluss an Metallrohr (HTS) DN 50/40 Muffe (Ende weiblich) HT DN 50
|
|
40/40 C
(881220 - 4052836812209)
|
50mm |
38-44mm |
30mm |
Siphonbogen (HTSW) DN 40/40
Doppelsiphonbogen (HTDSW) DN 40/50/40
Anschluss an Metallrohr (HTS) DN 40/40
Anschluss an Metallrohr (HTS) DN 50/40 Muffe (Ende weiblich) HT DN 50
|
|
50/40/ 1 1/4
(881230 - 4052836812308)
|
47mm |
28-30mm |
25mm |
An alle Rohre und Formteile mit Spitzende DN 50 |
|
50/30 D
(881240 - 4052836812407)
|
60mm |
28-34mm |
20mm |
Siphonbogen (HTSW) DN 50/50
Anschluss an Metallrohr (HTS) DN 50/50 |
|
50/40 E
(881250 - 4052836812506)
|
60mm |
38-44mm |
30mm |
Siphonanschlussstück HTsafeS 50/50
Siphonanschlusswinkel HTsafeSW50/50
|
|
50/50 F
(881260 - 4052836812605)
|
60mm |
48-54mm |
42mm |
Siphonanschlussstück HTsafeS 50/50
Siphonanschlusswinkel HTsafeSW50/50
|
|
Manschette an Gussrohr
HT-GA
|
Außen-durchmesser
Manschette
(Echtmaß, gemessen)
in Millimeter
|
Innen-durchmesser Manschette
(Außendurch-messer Gussrohr)
Manschette dichtend
in Millimeter
|
Innen-durchmesser
Manschette
lichtes Maß
(Echtmaß, gemessen)
Nicht dichtend
in Millimeter
|
passt für
HT-Systemteile
oder Anwendung
|
Hersteller-nummer |
| DN50 |
75mm |
50mm |
ca. 45mm |
Anschluss an Guss
(HTUG) DN 50
lichter Innen-durchmesser gemessen ca. 72m
HT DN50 auf Gussrohr
mit oder ohne Muffe
72mm Innendurchmesser
|
881005 |
| DN75 |
95mm |
75mm |
ca. 67mm |
Anschluss an Guss
(HTUG) DN 75
lichter Innen-
durchmesser
gemessen ca. 92mm
HT DN75 auf Gussrohr
mit oder ohne Muffe
92mm Innendurchmesser
|
881015 |
| DN110 |
125mm |
110mm |
ca. 104mm |
Anschluss an Guss
(HTUG) DN 110
lichter Innen-
durchmesser
gemessen ca. 124mm
HT DN110 auf Gussrohr
mit oder ohne Muffe
124mm Innendurchmesser
|
Achtung Größenbezeichnungen
Die Nennweiten DN können bei verschiedenen Anbietern oder Baumärkten unterschiedlich heissen, aber es handelt sich trotzdem immer um die selben Maße bzw. selben Außendurchmesser bzw. das selbe Rohr- oder Formteil:
DN75 = DN70 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 75mm
DN110 = DN100 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 110mm
DN160 = DN150 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 160mm
Die DN Maße sind die Außendurchmesser der HT-Rohre oder HT-Formteile an der Stutzenseite, also das Spitzende - männlich bzw. der Außendurchmesser des Rohres (nicht der Muffe - weiblich).
| Größe HT-Rohrsystem |
Nennweite (DN/OD) = Außendurchmesser in Millimeter |
Innendurchmesser in Millimeter |
Wandstärke in Millimeter |
| DN32 |
32mm |
28,2mm |
1,8mm |
| DN40 |
40mm |
36,2mm |
1,8mm |
| DN50 |
50mm |
46,2mm |
1,8mm |
| DN75 = DN70 |
75mm |
71,2mm |
1,9mm |
| DN90 |
90mm |
85,6mm |
2,2mm |
| DN110 = DN100 |
110mm |
104,6mm |
2,7mm |
| DN125 |
125mm |
118,8mm |
3,1mm |
| DN160 = DN150 |
160mm |
152,2 |
3,9mm |
