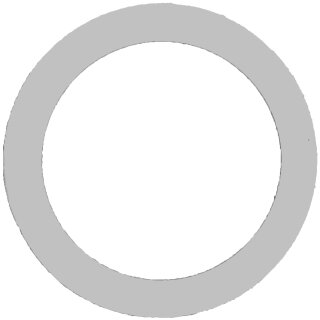

Dichtung PTFE

Artikelnummer: A1051502

Größe in mm (D1 x D2 x H)

ab 0,58 €

inkl. 19% MwSt., zzgl. Versand,

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Ersatzdichtungen PTFE für Verschraubungen flach dichtend

Dichtung für höchste Belastungen
Werkstoff: PTFE
Temperaturbereich: -200°C bis +220°C, gekammert bis +270°C
Betriebsdruck temperaturabhängig


Wichtig
Richten Sie sich bei der Größe der Dichtung nicht nach Zoll, weil es unsichere Angaben gibt, bzw. weil sich die "Zoll-Bezeichnung" auf die Einsatzzweckgröße der Verschraubung bezieht.
Wir geben hier die tatsächlich gemessenen Größen der Dichtungen innerhalb der Verschraubung in Millimeter an.
Die Gewinde innerhalb eines Verschraubungs-Fittings sind spezielle Gewinde, sogenannte "G-Gewinde" (flachdichtend, nicht konisch) und fallen unterschiedlich groß aus, auch wenn die Größe einer Verschraubung gleich ist bei verschiedenen Herstellern.
Bedeutet konkret: Der Name "1 Zoll Verschraubung IG x IG" bezieht sich auf die beiden Innengewinde am Ende1 und am Ende2 der Verschraubung. Es handelt sich um "über Gewinde dichtendes Gewinde (Teflonband, Hanf)".
Aber das Gewinde innerhalb der Verschraubung, also nicht an den Enden des Verschraubungs-Fittings ist ein flachdichtendes Gewinde, also mit Hilfe einer Dichtung dichtend.

Echt gemessener Innendurchmesser des G-Innengewindes innerhalb der Verschraubung in Millimeter

also auch

Echt gemessener Außen-Durchmesser der Dichtung in Millimeter

D1

Echt gemessener Innen-Durchmesser der Dichtung in Millimeter

D2

Stärke der Dichtung in Millimeter

H

Artikel-
nummer

GTIN (EAN)
ca. 8 mm ca. 5 mm ca. 1 mm
ca. 13 mm ca. 10 mm ca. 2 mm
ca. 18 mm ca. 14 mm ca. 2 mm
ca. 20 mm ca. 13,5 mm ca. 1,5 mm
ca. 20 mm ca. 15 mm ca. 1,5 mm
ca. 21,5 mm ca. 10,5 mm ca. 1,5 mm
ca. 21,5 mm ca. 16 mm ca. 1,5 mm
ca. 22 mm ca. 17 mm ca. 2 mm
ca. 26 mm ca. 18 mm ca. 2 mm
ca. 28 mm ca. 21,5 mm ca. 2 mm
ca. 28 mm ca. 22 mm ca. 1,5 mm
ca. 30 mm ca. 22 mm ca. 1,5 mm
ca. 31 mm ca. 26 mm ca. 1,5 mm
ca. 33 mm ca. 27 mm ca. 2 mm
ca. 35 mm ca. 28 mm ca. 2,5 mm
ca. 39 mm ca. 34 mm ca. 2 mm
ca. 43 mm ca. 36 mm ca. 2,5 mm
ca. 46 mm ca. 39 mm ca. 1,5 mm
ca. 38 mm ca. 30 mm ca. 1,5 mm
ca. 52,5 mm ca. 44 mm ca. 3 mm
ca. 55 mm ca. 47 mm ca. 2 mm
ca. 61 mm ca. 53 mm ca. 2,5 mm
ca. 63 mm ca. 53 mm ca. 2,5 mm
ca. 75,5 mm ca. 64 mm ca. 2,5 mm
ca. 77 mm ca. 69 mm ca. 2 mm
ca. 92 mm ca. 82 mm ca. 2 mm
ca. 108 mm ca. 98 mm ca. 3 mm
ca. 136 mm ca. 125 mm ca. 2 mm
ca. 54,5 mm ca. 45,5 mm ca. 2 mm
ca. 45 mm ca. 35,5 mm ca. 2 mm
ca. 36,5 mm ca. 29 mm ca. 1 mm
