6 Varianten Thermostatköpfe für Heizkörper
Welche Variante wird benötigt, welche Unterschiede gibt es, Klemm- oder Gewinde-Anschluss?
Thermostatköpfe mit Klemmanschluss passen zu den Ventil-Kompakt-Heizkörpern, also wo das Ventil direkt im Heizkörper eingebaut ist! (Standard rechts oben), sowie für Danfoss-Thermostatventile Baureihe RA. Heutzutage werden solche Heizkörper verbaut, weil es früher diese Art Heizkörper, also mit bereits im Heizkörper eingebautem Ventil, noch nicht gab. Früher befand sich das Ventil (mit der kleinen Welle, die eingedrückt wird) außerhalb bzw. direkt vor dem eigentlichen Heizkörper. Auf dieses Ventil wird immer der Thermostatkopf befestigt, in diesem Fall "geschraubtklemmt". Der Thermostatkopf wird also mit Hilfe einer Überwurfmutter, welche die Klemmen zusammen drückt, auf das Ventil geklemmt. Diese Überwurfmutter wird also nur innerhalb des Thermostatkopfes an den Klemmen verschraubt und nicht mit dem Ventil! Am Ventil befindet sich in diesem Fall kein M30 Gewinde, sondern an den Klemmen am Thermostatkopf. Also anders als bei den Thermostatköpfen mit Gewindeanschluss.
Thermostatköpfe mit Gewindeanschluss passen meistens zu den Heizkörpern, wo sich das Ventil zwischen Vorlaufrohr und Heizkörper, also kurz vor dem eigentlichen Heizkörper befindet, oder passend für Thermostatventile mit Gewinde, also Gewindebefestigung für den Thermostatkopf, wie auf dem folgendem Bild. Das Außengewinde am Heizkörper-Ventil hat die Größe M30 x 1,5mm - also ca. 30 Millimeter Außendurchmesser und 1,5mm Gewindesteigung. Auf dieses Außengewinde wird die Überwurfmutter mit Innengewinde des Thermostatkopfes geschraubt.
Passend für viele Hersteller: Original Bosch Thermotechnik-, Honeywell ab Baujahr 1995-, Braukmann-, MNG-, und Heimeier ARA, Arbonia, Caradon-Stelrad, Cetra, Concept, Dekatherm, Delta, Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli, Hagetec, Henrad, HM-Galant, Itemar/Biasi, Kaitherm, Kermi, Korado, Manaut, Purmo, Radson, Rettig, Starpan, Superia, VEHA, VSZ-Korad, Zehnder, Zehnder-Runtal, Zenith.
Das Ventil (mit der kleinen Welle, die eingedrückt wird) hat ein M30 Gewinde. Auf dieses Ventil-Gewinde wird die Überwurfmutter des Thermostatkopfes geschraubt. Nicht wie bei Thermostatköpfen mit Klemmanschluss, wo die Mutter lediglich dafür dient, die Klemmen auf eine andere Art Ventil zu klemmen und die Überwurfmutter nur innerhalb von diesem anderen Thermostatkopf aufgeschraubt wird.
Mit und ohne Nullstellung:
Mit Nullstellung lässt sich der Thermostatkopfregler bis auf Null stellen. Der Heizkörper ist komplett außer Betrieb. Ohne Nullstellung lässt sich der Thermostatkopfregler bis auf Frostschutz stellen. Bei Umgebungstemperaturen nahe Frostgrenze öffnet der Thermostatkopf das Ventil, so dass der Heizkörper vor Zerstörung durch Frost geschützt wird.

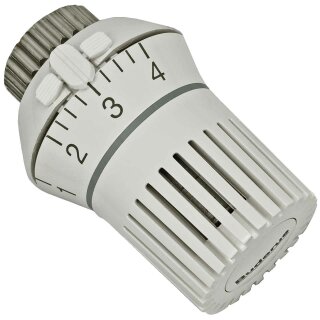

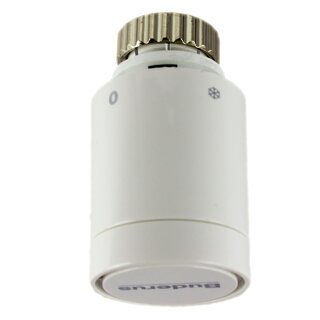

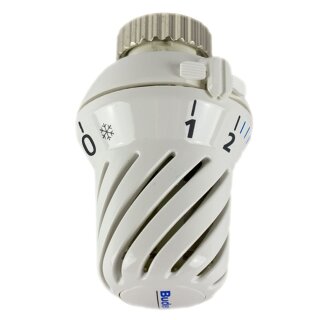

Jeweils zwei optisch unterschiedlich aussehende Bauformen, BD und BD1 wie auf dem Bild zu sehen.

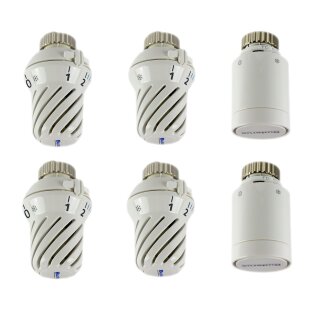

Thermostatkopf-Varianten
Sie können in diesem Angebot 6 verschiedene Thermostat-Köpfe auswählen:
BD-W0
Standardoptik, siehe Bild oben linke Abbildung.
Mit Klemmanschluss, passend zu den bei uns angebotenen Heizkörpern Buderus Ventil-Kompaktausführung mit Danfoss-Ventileinsatz (VC-Profil, das Ventil und der Thermostatkopf befindet sich direkt am Heizkörper. Standard rechts oben), sowie für Danfoss-Thermostatventile Baureihe RA.
Mit Nullstellung, der Thermostatkopfregler lässt sich bis auf Null stellen. Der Heizkörper ist komplett außer Betrieb.
BD
Standardoptik, siehe Bild oben linke Abbildung.
Mit Klemmanschluss, passend zu den bei uns angebotenen Heizkörpern Buderus Ventil-Kompaktausführung mit Danfoss-Ventileinsatz (VC-Profil, das Ventil und der Thermostatkopf befindet sich direkt am Heizkörper. Standard rechts oben), sowie für Danfoss-Thermostatventile Baureihe RA.
Ohne Nullstellung, der Thermostatkopfregler lässt sich bis auf Frostschutz stellen. Der Heizkörper ist nicht komplett außer Betrieb.
BD1-W0
Designoptik, im Bild oben rechte Seite.
Mit Klemmanschluss, passend zu den bei uns angebotenen Heizkörpern Buderus Ventil-Kompaktausführung mit Danfoss-Ventileinsatz (VC-Profil, das Ventil und der Thermostatkopf befindet sich direkt am Heizkörper. Standard rechts oben), sowie für Danfoss-Thermostatventile Baureihe RA.
Mit Nullstellung, der Thermostatkopfregler lässt sich bis auf Null stellen. Der Heizkörper ist komplett außer Betrieb.
BH-W0
Standardoptik, siehe Bild oben linke Abbildung.
Mit Gewindeanschluss, passend zu den bei uns angebotenen Ventilen für Heizkörper Buderus Kompaktausführung (C-Profil, das Ventil und der Thermostatkopf befindet sich am Vorlaufrohr zum Heizkörper) oder passend für andere Thermostatventile (Original Bosch Thermotechnik-, Honeywell ab Baujahr 1995-, Braukmann-, MNG-, und Heimeier-Thermostatventile).
Mit Nullstellung, der Thermostatkopfregler lässt sich bis auf Null stellen. Der Heizkörper ist komplett außer Betrieb.
BH
Standardoptik, im Bild oben linke Seite.
Mit Gewindeanschluss, passend zu den bei uns angebotenen Ventilen für Heizkörper Buderus Kompaktausführung (C-Profil, das Ventil und der Thermostatkopf befindet sich am Vorlaufrohr zum Heizkörper) oder passend für andere Thermostatventile (Original Bosch Thermotechnik-, Honeywell ab Baujahr 1995-, Braukmann-, MNG-, und Heimeier-Thermostatventile).
Ohne Nullstellung, der Thermostatkopfregler lässt sich bis auf Frostschutz stellen. Der Heizkörper ist nicht komplett außer Betrieb.
BH1-W0
Designoptik, im Bild oben rechte Seite.
Mit Gewindeanschluss, passend zu den bei bei uns angebotenen Ventilen für Heizkörper Buderus Kompaktausführung (C-Profil, das Ventil und der Thermostatkopf befindet sich am Vorlaufrohr zum Heizkörper) oder passend für andere Thermostatventile (Original Bosch Thermotechnik-, Honeywell ab Baujahr 1995-, Braukmann-, MNG-, und Heimeier-Thermostatventile).
Mit Nullstellung, der Thermostatkopfregler lässt sich bis auf Null stellen. Der Heizkörper ist komplett außer Betrieb.
Artikeleigenschaften
Original Buderus Qualität mit Sicherheit.
Farbe weiss (RAL 9016).
Mit Flüssigkeitsfüllung.
Einstellbereich | Raumtemperatur
| Stufe 0 (falls vorhanden) |
1 Grad Celsius |
| Stufe * (Frostschutz) |
6 Grad Celsius |
| Stufe 1 |
12 Grad Celsius |
| Stufe 2 |
16 Grad Celsius |
| Stufe 3 |
20 Grad Celsius |
| Stufe 4 |
24 Grad Celsius |
| Stufe 5 |
28 Grad Celsius |
Funktion
Von Thermostatköpfen mit "Stufe 0" raten wir ab, wegen Zerstörungsgefahr für Heizköper bei bzw. durch Frost. Bereits Minus 1 Grad Celsius in der Nähe des Heizkörpers kann zur Zerstörung und zu Wasserschaden führen!
Der Thermostatkopf misst, also "fühlt" die Raumtemperatur. Je nach dem, was für eine Stufe eingestellt ist, wird der Thermostatkopf das Heizkörper-Ventil komplett öffnen, oder komplett schließen.
Beispiel
"Stufe 3", also laut Tabelle oben sind 20 Grad Celsius gewünschte Raumtemperatur eingestellt. Wenn die Temperatur in der Nähe des Thermostatkopfes zum Beispiel 15 Grad Celsius beträgt, wird der Thermostatkopf das Heizkörper-Ventil komplett öffnen. Der Heizkörper wird dann komplett mit Heizwasser durchflossen und genau so heiss, wie er Vorlauftemperatur bekommt. Wenn also 65 Grad heißes Heizungswasser am Zulaufrohr des Heizkörpers von der Heizung ankommt, wird der Heizkörper 65 Grad heiß. Wenn nur 15 Grad kaltes Wasser ankommt, weil die Heizung nicht wärmeres Wasser liefert, dann wird der Heizkörper mit 15 Grad kaltem Wasser durchflossen, also nicht warm, oder überhaupt nicht durchflossen, weil die Heizungspumpe vielleicht gar nicht läuft.
Sobald die Temperatur in der Nähe des Thermostatkopfes die gewünschten also eingestellten 20 Grad Celsius erreicht, schließt der Thermostatkopf das Heizkörper-Ventil komplett. Der Heizkörper wird nicht mehr mit Heizwasser durchflossen und kühlt ab. Ein Thermostatkopf kann nicht die Heizkörpertemperatur regeln! Sobald die Raumtemperatur unter 20 Grad Celsius fällt, öffnet der Thermostatkopf das Heizkörper-Ventil wieder komplett, bis die mit "Stufe 3" eingestellten 20 Grad Celsius erreicht werden. Ein Raum kann durch "Voll Aufdrehen" des Thermostatkopfes niemals schneller warm werden. Es ist schlecht einen höheren Temperaturwert einzustellen als gewünscht.
Es ist regelmäßig darauf zu achten, dass Heizkörper entlüftet werden, also dass die Luft die sich im Heizkörper über die Zeit ansammelt, entfernt wird. Man erledigt das Entlüften mit einem Entlüftungsschlüssel und einem Gefäß. Sie finden solche Entlüftungsschlüssel durch klicken auf das Bild:
Zu beachten ist, dass der Thermostatkopf genau die Temperatur an der Stelle "fühlt", wo sich der der Thermostatkopf befindet! Also dort wo der Thermostatkopf "fühlt", kann eine andere Temperatur existieren als im restlichen Raum, vor Allem in Nischen. Es gibt für dieses Problem Thermostatköpfe mit "Fernfühler".
Die ideale Tages-Wohn-Raumtemperatur liegt bei ca. 22 Grad Celsius. Im Bad bei 24 Grad Celsius. Nachts am Besten zwischen Stufe 1 und 2 einstellen. Bei offenem Fenster auf Frostschutz einstellen.
Montage
Vor Montage muss der Thermostatkopf auf Stufe 5 eingestellt werden! Die Überwurfmutter wird im Uhrzeigersinn geschraubt.
Nur waagerechter Einbau, nicht hochkant.
