Regentonnendurchführung verschiedene Ausführungen
Winkel 90 Grad + Schlauchtülle + Filter + Stecker für Gardena
Sehr solide Profi-Qualität für Handwerker und anspruchsvolle Heimwerker.
Für Wassertanks, Zisternen, Regentonnen und Fässer.
Material Schlauchtüllen, Stecker, Durchführung, Verschraubung Messing, Vorsatzfilter aus Kunststoff mit Edelstahlkorb.

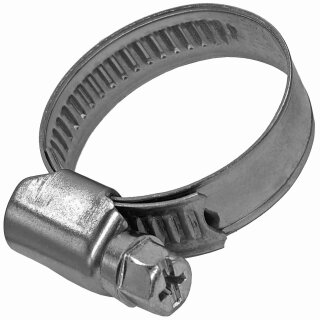

Qualitäts-Schlauchschelle W5 komplett aus Edelstahl.
Stecker passend Gardena, GEKA u.a. in Systemgröße.
Die Ware wird demontiert in Einzelteilen geliefert und lässt sich sehr einfach zusammenbauen.
Varianten

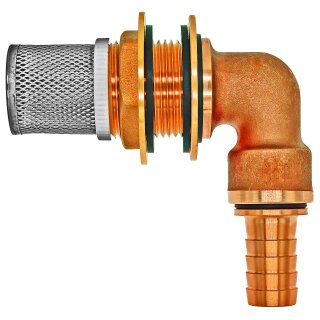

- Regentonnendurchführung mit Winkel + Filter + Schlauchtülle

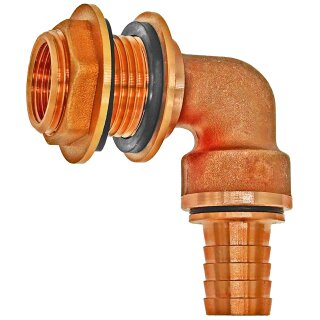

- Regentonnendurchführung mit Winkel + Schlauchtülle

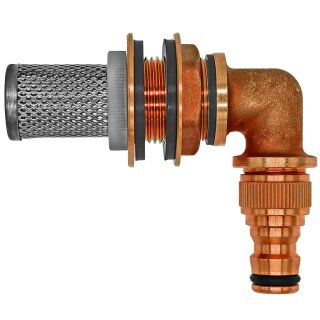

- Regentonnendurchführung mit Winkel + Filter + Stecker

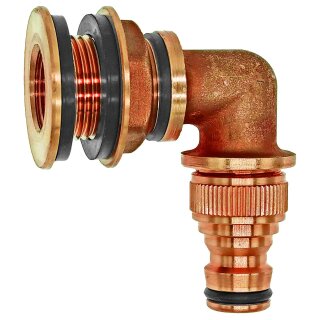

- Regentonnendurchführung mit Winkel + Stecker

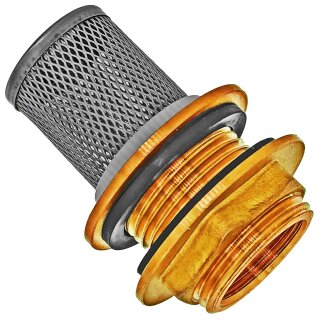

- Regentonnendurchführung + Filter

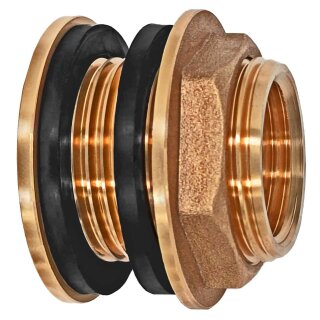

- Regentonnendurchführung
- Schlauchschelle
Regentonnendurchführung Größen Maße Lochgröße Tonne
Innengewinde / Innendurchmesser: 1 Zoll = ca. 30 Millimeter
Außengewinde / Außendurchmesser: 1 ¼ (5/4) Zoll = ca. 42 Millimeter mit 2 Dichtungen
Innendurchmesser Loch Regentonne: ca. 43 Millimeter
Schlüsselweite Mutter: 45 mm
Baulänge: 37 Millimeter
maximale Wandstärke der Regentonne ca. 19 Millimeter
Innengewinde / Innendurchmesser: ¾ Zoll = ca. 24 Millimeter
Außengewinde / Außendurchmesser: 1 Zoll = ca. 33 Millimeter mit 2 Dichtungen
Innendurchmesser Loch Regentonne: ca. 34 Millimeter
Schlüsselweite Mutter: 36 mm
Baulänge: 32 Millimeter
maximale Wandstärke der Regentonne ca. 15 Millimeter
Innengewinde / Innendurchmesser: 1/2 Zoll = ca. 19 Millimeter
Außengewinde / Außendurchmesser: 3/4 Zoll = ca. 26 Millimeter mit 2 Dichtungen
Innendurchmesser Loch Regentonne: ca. 27 Millimeter
Schlüsselweite Mutter: 30 mm
Baulänge: 28 Millimeter
maximale Wandstärke der Regentonne ca. 12 Millimeter
Innengewinde / Innendurchmesser: 3/8 Zoll = ca. 15 Millimeter
Außengewinde / Außendurchmesser: 1/2 Zoll = ca. 21 Millimeter mit 2 Dichtungen
Innendurchmesser Loch Regentonne: ca. 22 Millimeter
Schlüsselweite Mutter: 24 mm
Baulänge: 24 Millimeter
maximale Wandstärke der Regentonne ca. 10 Millimeter
Schlauchtülle Größen
1 Zoll Schlauchtülle
Außendurchmesser ca.25mm für handelsüblichen 1 Zoll Schlauch mit ca.25mm Innendurchmesser
3/4 Zoll Schlauchtülle
Außendurchmesser ca.19mm für handelsüblichen 3/4 Zoll Schlauch mit ca.19mm Innendurchmesser
1/2 Zoll Schlauchtülle
Außendurchmesser ca.13mm für handelsüblichen 1/2 Zoll Schlauch mit ca.13mm Innendurchmesser
3/8 Zoll Schlauchtülle
Außendurchmesser ca.10mm für handelsüblichen 3/8 Zoll Schlauch mit ca.10mm Innendurchmesser
Flach-Dichtung (Gummi)
Werkstoff: NBR/SBR
Farbe: schwarz
Dickentolleranz: +- 0,3 mm
Restlichen Toleranzen DIN ISO 2768-1 m
NBR Flachdichtung - ölbeständig / benzinbeständig
Made in Germany
Härte: 65 +7/-7 Shore A
Anwendungen: Für alle unserer angebotenen Artikel laut folgender Tabelle, Garten, Automobil, Heizungsbau, Leitungs- und Rohrmontage, Schlauch- und Flanschkupplungen, Industrieanwendungen
Hinweis: Die Benutzung der Dichtung und deren Einbau sind auf eigene Gefahr.
Dichtung Name
Maße
|
Anwendungen
|
|

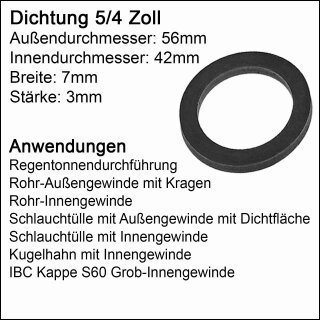

Dichtung 5/4 Zoll
Außendurchmesser: 56mm
Innendurchmesser: 42mm
Breite: 7mm
Stärke: 3mm
Für Außengewinde mit Dichtfläche:
5/4 Zoll = Ø ca.42mm
Für Innengewinde mit Dichtfläche:
2 Zoll = Ø ca.57mm
Für Lochdurchmesser:
ca.43mm
|
-
Regentonnendurchführung
Außengewinde 5/4 Zoll = Ø ca.42mm
Loch Regentonne Ø ca.43mm
Innengewinde 1 Zoll = Ø ca.30mm
-
Rohr-Außengewinde mit Kragen
5/4 Zoll = Ø ca.42mm
-
Rohr-Innengewinde
2 Zoll = Ø ca.57mm
-
Schlauchtülle mit Außengewinde mit Dichtfläche
5/4 Zoll = Ø ca.42mm
-
Schlauchtülle mit Innengewinde
2 Zoll = Ø ca.57mm
-
Kugelhahn mit Innengewinde
2 Zoll = Ø ca.57mm
-
IBC Kappe S60 Grob-Innengewinde
2 Zoll = Ø ca.57mm
|
|
Dichtung 1 Zoll
Außendurchmesser: 42mm
Innendurchmesser: 30mm
Breite: 6mm
Stärke: 3mm
|
-
Regentonnendurchführung
Außengewinde 1 Zoll = Ø ca.33mm
Loch Regentonne Ø ca.34mm
Innengewinde 3/4 Zoll = Ø ca.24mm
-
Rohr-Außengewinde mit Kragen
1 Zoll = Ø ca.33mm
-
Rohr-Innengewinde
5/4 Zoll = Ø ca.39mm
-
Schlauchtülle mit Außengewinde mit Dichtfläche
1 Zoll = Ø ca.33mm
-
Schlauchtülle mit Innengewinde
5/4 Zoll = Ø ca.39mm
-
Regentonnendurchführung Winkel 90° mit Außengewinde mit Schlauchtülle
1 Zoll = Ø ca.33mm
Loch Ø ca. 34 Millimeter
-
Schnellkupplung (GEKA) mit Innengewinde
5/4 Zoll = Ø ca.39mm
-
Kugelhahn mit Innengewinde
5/4 Zoll = Ø ca.39mm
|
|
Dichtung 3/4 Zoll
Außendurchmesser: 32mm
Innendurchmesser: 23mm
Breite: 4,5mm
Stärke: 3mm
|
-
Regentonnendurchführung
Außengewinde 3/4 Zoll = Ø ca.26mm
Loch Regentonne Ø ca.27mm
Innengewinde 1/2 Zoll = Ø ca.19mm
-
Rohr-Außengewinde mit Kragen
3/4 Zoll = Ø ca.26mm
-
Rohr-Innengewinde
1 Zoll = Ø ca.30mm
-
Schlauchtülle mit Außengewinde mit Dichtfläche
3/4 Zoll = Ø ca.26mm
-
Schlauchtülle mit Innengewinde
1 Zoll = Ø ca.30mm
-
Stecker mit Innengewinde (Gardena Stecker-System)
1 Zoll = Ø ca.30mm
-
Schnellkupplung (GEKA) mit Innengewinde
1 Zoll = Ø ca.30mm
-
Schnellkupplung (GEKA) mit Außengewinde
3/4 Zoll = Ø ca.26mm
|
|

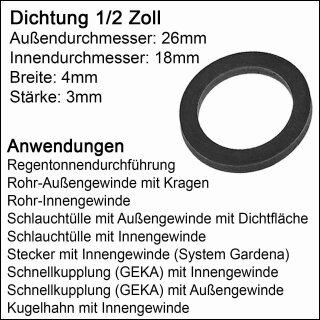

Dichtung 1/2 Zoll
Außendurchmesser: 26mm
Innendurchmesser: 18mm
Breite: 4mm
Stärke: 3mm
|
-
Regentonnendurchführung
Außengewinde 1/2 Zoll = Ø ca.21mm
Loch Regentonne Ø ca.22mm
Innengewinde 3/8 Zoll = Ø ca.15mm
-
Rohr-Außengewinde mit Kragen
1/2 Zoll = Ø ca.21mm
-
Rohr-Innengewinde
3/4 Zoll = Ø ca.24mm
-
Schlauchtülle mit Außengewinde mit Dichtfläche
1/2 Zoll = Ø ca.21mm
-
Schlauchtülle mit Innengewinde
3/4 Zoll = Ø ca.24mm
-
Stecker mit Innengewinde (Gardena Stecker-System)
3/4 Zoll = Ø ca.24mm
-
Schnellkupplung (GEKA) mit Innengewinde
3/4 Zoll = Ø ca.24mm
-
Schnellkupplung (GEKA) mit Außengewinde
1/2 Zoll = Ø ca.21mm
-
Kugelhahn mit Innengewinde
3/4 Zoll = Ø ca.24mm
|
|

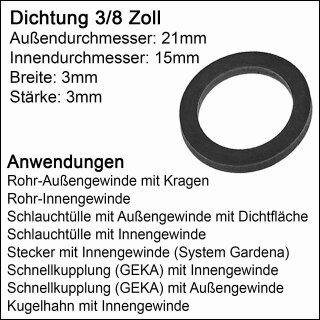

Dichtung 3/8 Zoll
Außendurchmesser: 21mm
Innendurchmesser: 15mm
Breite: 3mm
Stärke: 3mm
|
-
Rohr-Außengewinde mit Kragen
3/8 Zoll = Ø ca.16mm
-
Rohr-Innengewinde
1/2 Zoll = Ø ca.19mm
-
Schlauchtülle mit Außengewinde mit Dichtfläche
3/8 Zoll = Ø ca.16mm
-
Schlauchtülle mit Innengewinde
1/2 Zoll = Ø ca.19mm
-
Stecker mit Innengewinde (Gardena Stecker-System)
1/2 Zoll = Ø ca.19mm
-
Schnellkupplung (GEKA) mit Innengewinde
1/2 Zoll = Ø ca.19mm
-
Schnellkupplung (GEKA) mit Außengewinde
3/8 Zoll = Ø ca.16mm
-
Kugelhahn mit Innengewinde
1/2 Zoll = Ø ca.19mm
|
