Montage-Anleitung
1. Lieferumfang prüfen
-
IBC-Adapter mit Container-seitig 2 Zoll Grobgewinde und mit Rohr-Innengewinde
-
2 Stück Kunststoff-Rohr-Doppelnippel mit 1 Zoll Rohr Außengewinde
-
2 Stück PP-Fitting Winkel-Adapter von Rohr-Doppelnippel mit Außendurchmesser 32mm auf Rohr-Innengewinde
-
Auslaufventil mit Anschluß-Außengewinde und Schlauchtülle
-
Teflon-Gewindedichtband
2. Kunststoff-Rohr-Doppelnippel in den IBC Adapter mit Rohr-Innengewinde einschrauben und per Hand sehr fest anziehen.
3. Rohr-Außengewinde des Auslaufventils in das PP-Fitting Adapter mit Rohr-Innengwinde einschrauben und per Hand sehr fest anziehen.
4. Die Überwurfmutter des PP-Fittings "Übergang von Rohr mit Rohr-Innengewinde" lösen und wie auf dem Bild alle Einzelteile auf das im Punkt 2. montierte Kunststoff-Rohr-Doppelnippel mit IBC Adapter aufschieben.
Dann das "bestückte" Kunststoff-Rohr-Doppelnippel mit viel Kraft bis zum letzten Anschlag in das Restteil vom Fitting "Übergang von Rohr mit Rohr-Innengewinde" einschieben. Wenn das Rohr-Doppelnippel bis Anschlag eingeschoben ist, dichtet der Gummi-O-Ring im Inneren des Fittings "Übergang von Rohr auf Rohr-Innengewinde" später durch Festziehen der Überwurfmutter ab. Überwurfmutter jetzt noch nicht festziehen! Das Rohrdoppelnippel kann bei Bedarf auch ein wenig gekürzt oder das Außengewinde am Ende abgeschnitten werden.

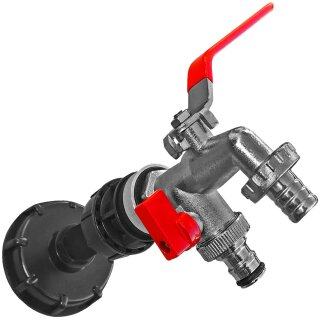

5. Den vormontierten Spezial IBC-Adapter mit Auslaufventil an den IBC Tank, also mit der schwarzen IBC-Kappe mit 2 Zoll Rohr-Innengewinde und Dichtung, per Hand sehr fest anschrauben.
6. Jetzt kann das Auslaufventil in die gewünschte Position gegenüber dem IBC Container, also z.B. genau senkrecht gedreht werden. Die Überwurfmutter, die im Punkt 4. noch nicht angezogen werden sollte, nun per Hand sehr fest anziehen.
Eine nicht gewünschte, verdrehte Position ist bei dieser Spezialvariante leicht und ohne extra Abdichten mit Dichtband vermeidbar.
In der Frostperiode soll und kann das Auslaufventil leicht abgenommen und vor Zerfrieren geschützt werden.
Fertig!
