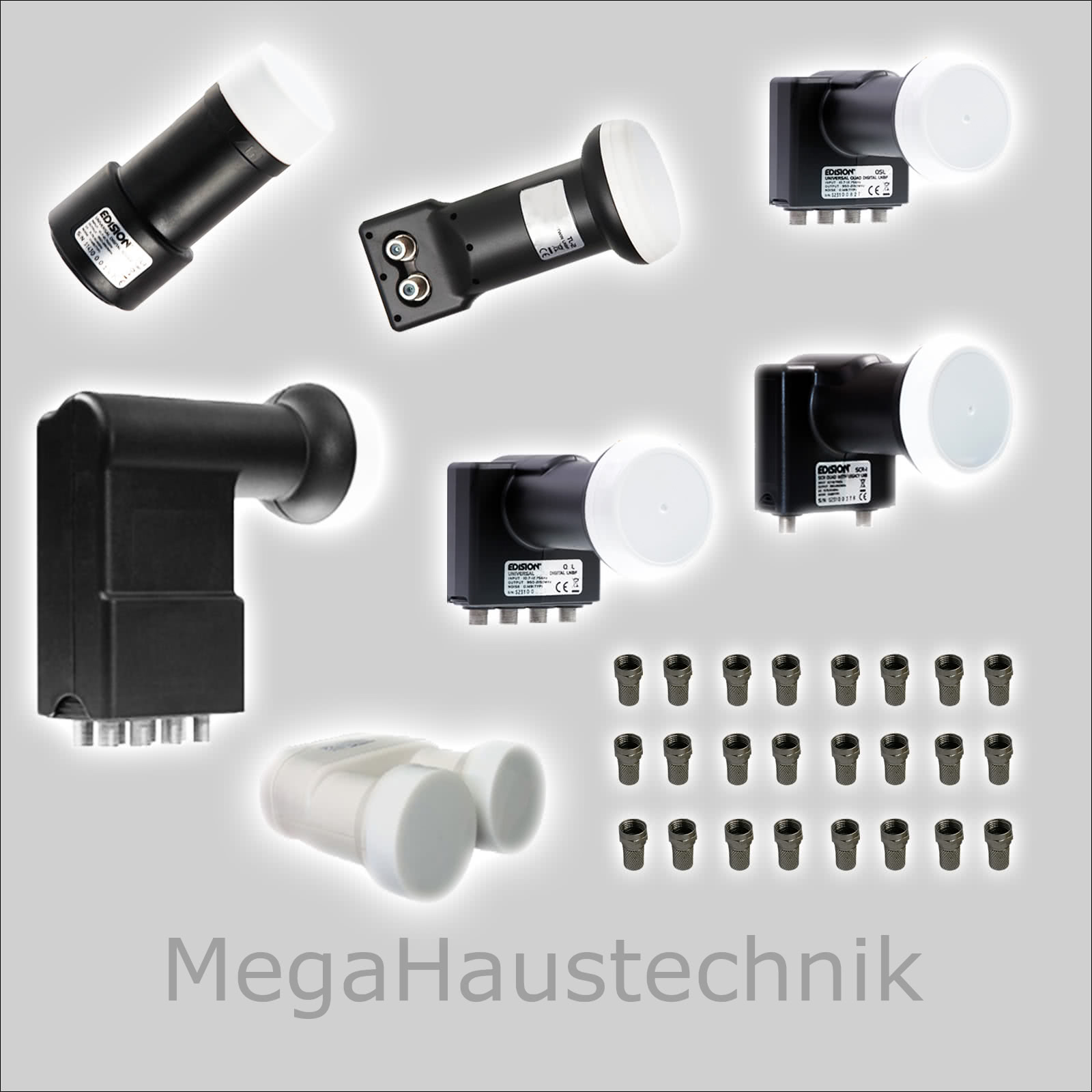

Alle LNB EDISION

Artikelnummer: A1000178

LNB-Typ

ab 8,02 €

inkl. 16% MwSt., zzgl. Versand,

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Variationsbild





Wichtige Informationen




- Bei uns mit dabei GRATIS F-Stecker für LNB-Anschlüsse und Gegenseite für 7mm Standard-Koaxialkabel.


- Sie können oben im Angebot jede aktuell verfügbare EDISION LNB Ausseneinheit Sorte, also den LNB-Typ und die gewünschte Stückzahl auswählen.

LNB Arten:
- Ein Anschluss/Teilnehmer (Single)
- 2 Anschlüsse/Teilnehmer (Twin)
- 4 Anschlüsse/Teilnehmer (Quad)
- 8 Anschlüsse/Teilnehmer (Octo)
- Für Multischalter - viele Teilnehmer, mehrere Satelliten (Quattro)
- Einkabellösung 4 Teilnehmer/ein Anschlüss (Unicable)
- Ein Anschluss/Teilnehmer - Zwei Satelliten über ein Kabel (Monoblock)



Wählbare LNB:

Variationsbild

1. EDISION Single LNB, ein Teilnehmer, ein Satelliten-Receiver oder Fernseher mit Sat Tuner, kann direkt und ohne weiteres Zubehör über Koaxialkabel angeschlossen werden.

- Nur 0,1dB Rauschmaß.

- Testerfolg in der Zeitschrift "Digital Home".

- HDTV, 3D, 4K Ultra HD, Full HD, 1080p, HD ready, Sky, DVBS, DVBS2, digital und analog.

- Mit Überschieb-Wetterschutz, sehr wetterbeständig.

- Geringer Stromverbrauch.

- LNB-Hals-Durchmesser für die Halterung am Satellitenspiegel 40mm, Hals-Länge 50mm.

- Für Radio und Fernsehen.

- Sehr hohe Kreuzpolarisationsentkopplung.

- Große Frequenzstabilität.

- Farbe: anthrazit.

- RF: 10,7 bis 12,75 GHz.

- IF: 950 bis 2150 MHz.

Variationsbild


2. EDISION Twin LNB, 2 Teilnehmer, oder 2 Receiver, oder ein Twin Receiver, oder 2 Fernseher mit Sat Tuner, können direkt und ohne weiteres Zubehör über Koaxialkabel angeschlossen werden.

- Nur 0,1dB Rauschmaß.

- Testerfolg in der Zeitschrift "Digital Home".

- HDTV, 3D, 4K Ultra HD, Full HD, 1080p, HD ready, Sky, DVBS, DVBS2, digital und analog.

- Mit eingebauten Multischalter.

- Mit Überschieb-Wetterschutz sehr wetterbeständig.

- Geringer Stromverbrauch.

- LNB-Hals-Durchmesser für die Halterung am Satellitenspiegel 40mm, Hals-Länge 50mm.

- Für Radio und Fernsehen.

- Sehr hohe Kreuzpolarisationsentkopplung.

- Große Frequenzstabilität.

- Farbe: anthrazit.

- RF: 10,7 bis 12,75 GHz.

- IF: 950 bis 2150 MHz.

Variationsbild

3. EDISION Quad LNB (Quattro Switch) für 4 Teilnehmer, oder Receiver, oder 2 Twin Receiver, oder 4 Fernseher mit Sat Tuner, können direkt und ohne weiteres Zubehör über Koaxialkabel angeschlossen werden.

- Nur 0,1dB Rauschmaß.

- HDTV, 3D, 4K Ultra HD, Full HD, 1080p, HD ready, Sky, DVBS, DVBS2, digital und analog.

- Mit eingebauten Multischalter.

- Mit Überschieb-Wetterschutz.

- Geringer Stromverbrauch.

- LNB-Hals-Durchmesser für die Halterung am Satellitenspiegel 40mm, Hals-Länge 50mm.

- Für Radio und Fernsehen.

- Sehr hohe Kreuzpolarisationsentkopplung.

- Große Frequenzstabilität.

- Farbe: anthrazit.

- RF: 10,7 bis 12,75 GHz.

- IF: 950 bis 2150 MHz.

Variationsbild


4. EDISION Octo-LNB OSL-8+, 8 Teilnehmer, 8 Satelliten-Receiver oder Fernseher mit Sat Tuner, oder 4 Twin-Sat-Receiver, können direkt und ohne weiteres Zubehör über Koaxialkabel angeschlossen werden.

- Nur 0,1dB Rauschmaß.

- Testerfolg in der Zeitschrift "Digital Home".

- HDTV, 3D, 4K Ultra HD, Full HD, 1080p, HD ready, Sky, DVBS, DVBS2, digital und analog.

- Mit Überschieb-Wetterschutz, sehr wetterbeständig.

- Geringer Stromverbrauch.

- LNB-Hals-Durchmesser für die Halterung am Satellitenspiegel 40mm, Hals-Länge 44mm.

- Für Radio und Fernsehen.

- Sehr hohe Kreuzpolarisationsentkopplung.

- Große Frequenzstabilität.

- Farbe: anthrazit.

- RF: 10,7 bis 12,75 GHz.

- IF: 950 bis 2150 MHz.

Variationsbild

5. EDISION Quattro LNB für verschiedene Multischalter aller gängigen Hersteller.
Hier können nicht Receiver oder Fernseher direkt und ohne weiteres Zubehör über Koaxialkabel angeschlossen werden, sondern nur an den Multischalter der von diesem speziellem LNB gespeist wird.
Wenn Sie 4 Geräte direkt an ein LNB anschließen wollen, benötigen Sie ein Quad LNB (Quattro Switch).

- Nur 0,1dB Rauschmaß.

- Testerfolg in der Zeitschrift "Digital Home".

- HDTV, 3D, 4K Ultra HD, Full HD, 1080p, HD ready, Sky, DVBS, DVBS2, digital und analog.

- Mit eingebauten Multischalter.

- Mit Überschieb-Wetterschutz sehr wetterbeständig.

- Geringer Stromverbrauch.

- LNB-Hals-Durchmesser für die Halterung am Satellitenspiegel 40mm, Hals-Länge 50mm.

- Für Radio und Fernsehen.

- Sehr hohe Kreuzpolarisationsentkopplung.

- Große Frequenzstabilität.

- Farbe: anthrazit.

- RF: 10,7 bis 12,75 GHz.

- IF: 950 bis 2150 MHz.

Variationsbild

6. EDISION Unicable-LNB SCR-1, die sogenannte "Ein-Kabellösung" für 4 Teilnehmer.

- insgesamt 5 Teilnehmer realisierbar, 4 Unicable-taugliche Satelliten-Receiver oder Fernseher mit Unicable-taugliche Sat Tuner an Unicable-LNB Anschluss "SCR" und ein üblicher Sat-Receiver am Unicable-LNB Anschluss "LEG" (Legacy), können direkt und ohne weiteres Zubehör über nur 2 Koaxialkabel angeschlossen werden.

- HDTV, 3D, 4K Ultra HD, Full HD, 1080p, HD ready, Sky, DVBS, DVBS2, digital und analog.

- Mit Überschieb-Wetterschutz, sehr wetterbeständig.

- Nur 0,1dB Rauschmaß

- Geringer Stromverbrauch.

- LNB-Hals-Durchmesser für die Halterung am Satellitenspiegel 40mm, Hals-Länge 44mm.

- Für Radio und Fernsehen.

- Farbe: anthrazit.

- 4 Unicable Frequenzbänder


TECHNISCHE DATEN







SCR port
CH1 1210MHz
CH2  1420MHz
CH3  1680MHz
CH4  2040MHz

Legacy Port
950-2150MHz

Frequency Range
Input Frequency Range
Low Band: 10.7-11.7GHz
High Band: 11.7-12.75GHz

Output Frequency Range – CSS
Frequency Band of Channel 1: 1180~1240MHz
Frequency Band of Channel 2: 1390~1450MHz
Frequency Band of Channel 3: 1650~1710MHz
Frequency Band of Channel 4: 2010~2070MHz
Output Frequency Range – Legacy 950-2150MHz

Output Connector Type
75O Female F Connector

Output Return Loss
8dB (Min)

Local Oscillator
LO. Frequency
Low Band: 9.75 GHz

High Band: 10.6 GHz
LO. Frequency Stability
± 1MHz (Max.) @ Room Temperature
± 3 MHz (Max.) @ High / Low Temperature

LO. Frequency Phase Noise
-50dBc/Hz@ 1KHz (Max.)
-75dBc/Hz@10KHz (Max.)
-95dBc/Hz@100KHz (Max.)

Conversion Performance @Room Temperature
Conversion  GAIN
SatCR Port
50dB (Min.), 65dB(Max)
Legacy Port
50dB (Min.), 65dB(Max)

Noise Figure
0.7dB (Typ.)
Cross Polarization
20dB (Min.)

Power Requirements
DC Current Consumption(CSS + Legacy port):
310mA(Max) @ Room Temperature
Operating Voltage – Legacy
V/L  11.5-14V  0KHz
V/H 11.5-14V  18-26KHz
H/L 16-19V      0KHz
H/H  16-19V    18-26KHz
Operating Voltage – SCR 11-19V

Environmental
Operating Temperature Range
-30 bis +60 Grad

Storage Temperature Range
-55 bis +80 Grad

Variationsbild

7. EDISION Monoblock-LNB MSL-5.

- Ein Teilnehmer 2 Satelliten mit 6° Abstand (Astra19,2 und Hotbird 13°) mit nur diesem einen LNB realisierbar.

- Ein Receiver kann direkt und ohne weiteres Zubehör über nur 1 Koaxialkabel angeschlossen werden.

- DiSEqC-Schalter bereits eingebaut.

- HDTV, 3D, 4K Ultra HD, Full HD, 1080p, HD ready, Sky, DVBS, DVBS2, digital und analog.

- Mit Überschieb-Wetterschutz, sehr wetterbeständig.

- Geringer Stromverbrauch.

- LNB-Hals-Durchmesser für die Halterung am Satellitenspiegel 40mm, Hals-Länge 44mm.

- Für Radio und Fernsehen.

- Farbe: weiss.
