Pneumatik Schnellsteckverbindungen Profi-Serie
Diese 12mm Fittings aus Kunststoff bzw. Messing(vernickelt) mit Steck-Anschluss werden bei einer Vielzahl von Standardanwendungen, je nach Sorte des Fittings, in der Pneumatik, Druckluftverteilung und Vakuumtechnik eingesetzt. Sie sind, je nach Sorte des Fittings, in einem Druckbereich von -0,95 bis 20 bar (auch für Grobvakuum geeignet) und je nach Sorte des Fittings, in einem Temperaturbereich von -20°C bis +80°C einsetzbar. Die konkreten Angaben sind bei jeder Sorte Fittings extra in einer Tabelle angegeben. Diese Steckverbinder können durch silikonfreie Fertigung auch, je nach Sorte des Fittings, in der Automobiltechnik oder auch für Wasser eingesetzt werden. Idealerweise werden diese Anschlüsse mit flexiblen Polyurethanschläuchen (PU-Schläuchen), oder bei höheren Drücken, oder Temperaturen, mit Polyamidschläuchen (PA-Schläuchen) eingesetzt. Die Fittings sind auch einsetzbar in Verbindung mit Kupferrohren. Die Gewinde-Abdichtung erfolgt mittels Dichtfläche mit O-Ring am Gehäuse bei zylindrischer Ausführung, oder PTFE-Gewindebeschichtung bei konischer Ausführung.
Das funktionale One-Touch-Design ermöglicht eine sofortige Schlauchverbindung. Die Konfiguration der eliptischen Hülse ist ideal für pneumatische Installationen auf engstem Raum geeignet. Einfacher manueller Druck auf die elliptische Hülse führt zu einer sofortigen Trennung der Schläuche. Der vernickelte Metallkörper bietet im Laufe der Zeit Beständigkeit gegen Korrosion und Verunreinigung. Das Teflonbeschichtete Gewinde bei den konischen Fitting-Ausführungen erfordert keine zusätzliche Abdichtung. Verschiedene Modelle sind sowohl in Zoll als auch in metrischen Größen erhältlich.
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
Auswahl
Steckverbinder Gerade
Steckverbinder gerade reduzierend
Steckverschraubung mit Außengewinde
Steckverschraubung mit Innengewinde
T-Stück Steckverbinder
T-Stück Steckverbinder reduzierend
T-Stück Steckverschraubung drehbar mit Außengewinde
T-Stück Steckverschraubung drehbar mit Innengewinde
Y-Stück Steckverbinder
Y-Stück Steckverbinder reduzierend
Y-Stück Steckverschraubung drehbar mit Außengewinde
Winkel 90 Grad Steckverbinder
Winkel 90 Grad Steckverschraubung drehbar mit Außengewinde
Winkel 90 Grad Steckverschraubung drehbar mit Innengewinde
Winkel 45 Grad Steckverschraubung drehbar mit Außengewinde
Kreuzstück Steckverbinder
3-Fach Steckverteiler
Schott Steckverschraubung
Verschlußstopfen Steckverbinder
Verschlußkappe Steckverbinder
Drosselrückschlagventil Steckverbinder
3/2 Wegeventil Kugelhahn Steckverbinder
Schalldämpfer aus Sinterbronze mit Außengewinde

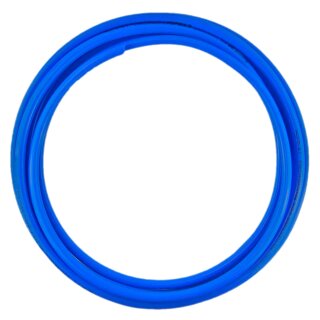

PU Schlauch
Montage von Schnellsteckverbindungen
- Schlauchenden gerade abschneiden. Um eine optimale Dichtwirkung und sicheres Halten der Verbindung zu gewährleisten, sollte das Schlauchende nicht oval sein.
- Schlauchende reinigen, Grate entfernen.
- Schlauchende vollständig bis zum Anschlag in die Schnellsteckverbindung stecken.
- Durch ein kurzes Ziehen die Haltbarkeit der Verbindung prüfen.
- Zum Lösen des Schlauches den Löse-Ring drücken.
- Den Schlauch mit einer leichten Drehbewegung aus der Verschraubung ziehen.
- Vor einer erneuten Montage sollte das Schlauchende wieder gerade abgeschnitten werden, um die Steck-und Lösbarkeit nicht zu erschweren.
