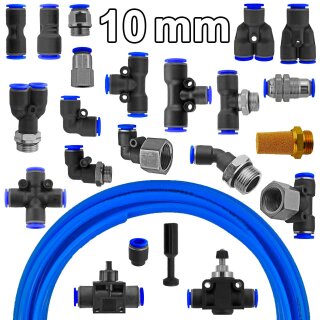

Pneumatik Schnellsteckverbindungen Profi-Serie

Diese 12mm Fittings aus Kunststoff bzw. Messing(vernickelt) mit Steck-Anschluss werden bei einer Vielzahl von Standardanwendungen, je nach Sorte des Fittings, in der Pneumatik, Druckluftverteilung und Vakuumtechnik eingesetzt. Sie sind, je nach Sorte des Fittings, in einem Druckbereich von -0,95 bis 20 bar (auch für Grobvakuum geeignet) und je nach Sorte des Fittings, in einem Temperaturbereich von -20°C bis +80°C einsetzbar. Die konkreten Angaben sind bei jeder Sorte Fittings extra in einer Tabelle angegeben. Diese Steckverbinder können durch silikonfreie Fertigung auch, je nach Sorte des Fittings, in der Automobiltechnik oder auch für Wasser eingesetzt werden. Idealerweise werden diese Anschlüsse mit flexiblen Polyurethanschläuchen (PU-Schläuchen), oder bei höheren Drücken, oder Temperaturen, mit Polyamidschläuchen (PA-Schläuchen) eingesetzt. Die Fittings sind auch einsetzbar in Verbindung mit Kupferrohren. Die Gewinde-Abdichtung erfolgt mittels Dichtfläche mit O-Ring am Gehäuse bei zylindrischer Ausführung, oder PTFE-Gewindebeschichtung bei konischer Ausführung.

Das funktionale One-Touch-Design ermöglicht eine sofortige Schlauchverbindung. Die Konfiguration der eliptischen Hülse ist ideal für pneumatische Installationen auf engstem Raum geeignet. Einfacher manueller Druck auf die elliptische Hülse führt zu einer sofortigen Trennung der Schläuche. Der vernickelte Metallkörper bietet im Laufe der Zeit Beständigkeit gegen Korrosion und Verunreinigung. Das Teflonbeschichtete Gewinde bei den konischen Fitting-Ausführungen erfordert keine zusätzliche Abdichtung. Verschiedene Modelle sind sowohl in Zoll als auch in metrischen Größen erhältlich.

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.

Auswahl

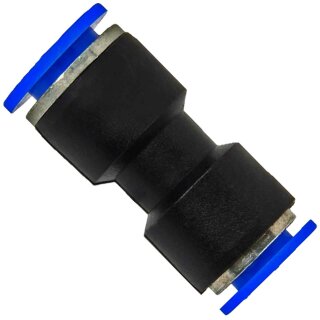

Steckverbinder Gerade

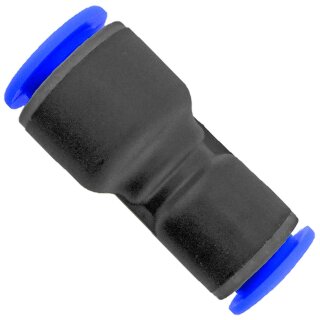

Steckverbinder gerade reduzierend

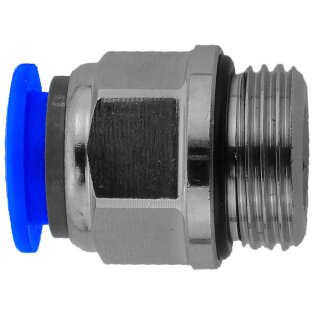

Steckverschraubung mit Außengewinde

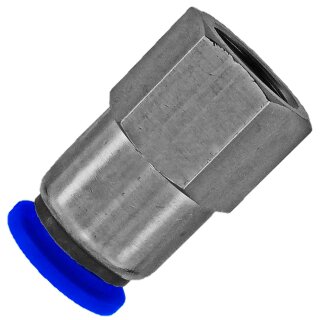

Steckverschraubung mit Innengewinde

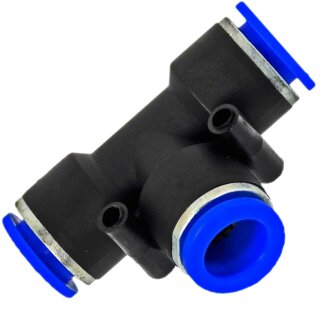

T-Stück Steckverbinder

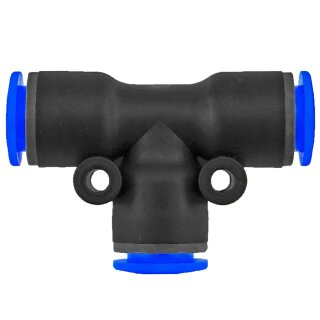

T-Stück Steckverbinder reduzierend

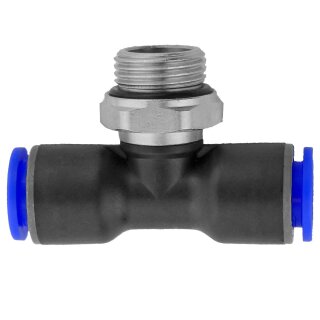

T-Stück Steckverschraubung drehbar mit Außengewinde

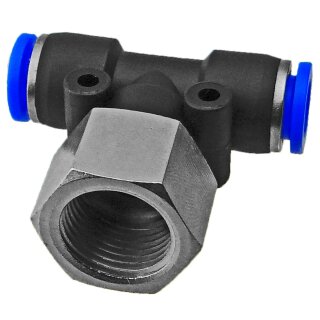

T-Stück Steckverschraubung drehbar mit Innengewinde

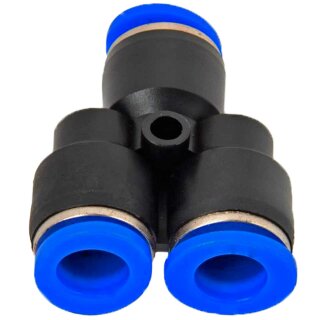

Y-Stück Steckverbinder

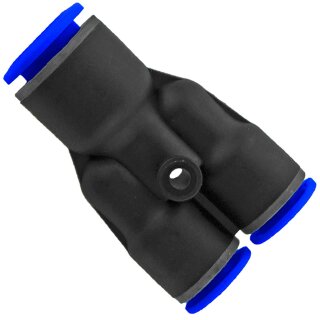

Y-Stück Steckverbinder reduzierend

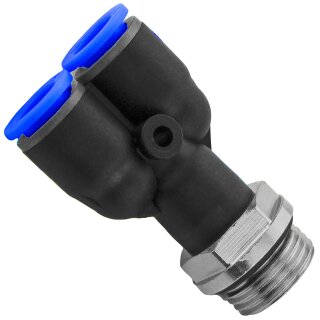

Y-Stück Steckverschraubung drehbar mit Außengewinde

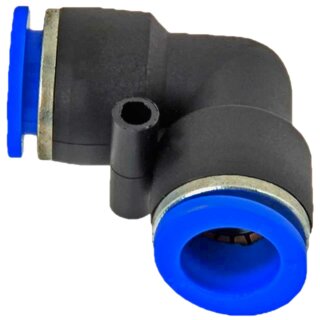

Winkel 90 Grad Steckverbinder

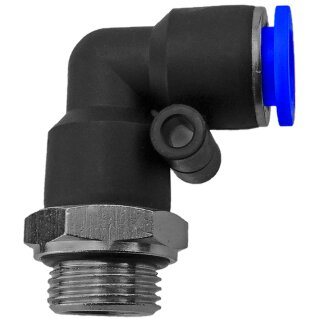

Winkel 90 Grad Steckverschraubung drehbar mit Außengewinde

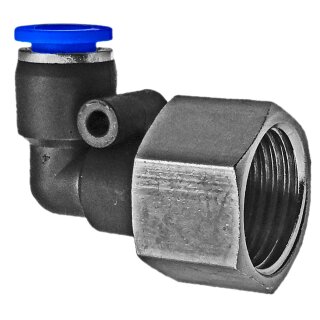

Winkel 90 Grad Steckverschraubung drehbar mit Innengewinde

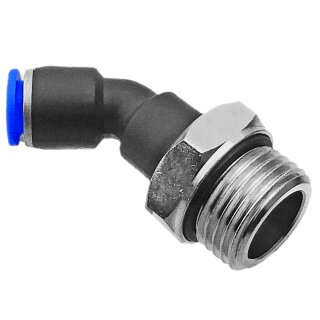

Winkel 45 Grad Steckverschraubung drehbar mit Außengewinde

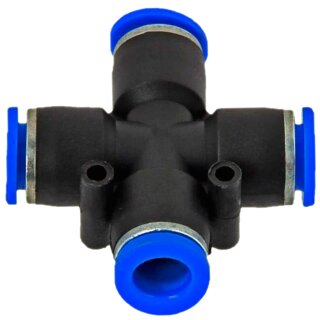

Kreuzstück Steckverbinder

3-Fach Steckverteiler

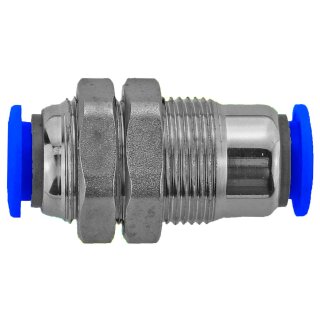

Schott Steckverschraubung

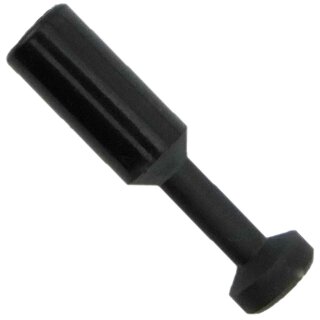

Verschlußstopfen Steckverbinder

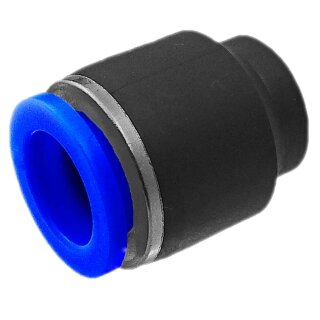

Verschlußkappe Steckverbinder

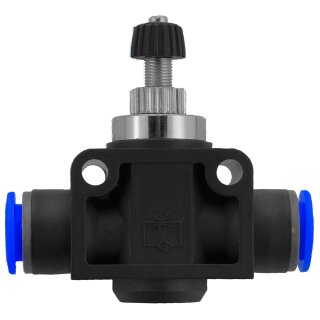

Drosselrückschlagventil Steckverbinder

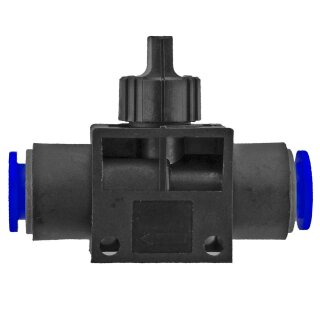

3/2 Wegeventil Kugelhahn Steckverbinder

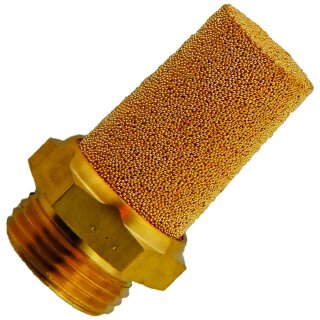

Schalldämpfer aus Sinterbronze mit Außengewinde

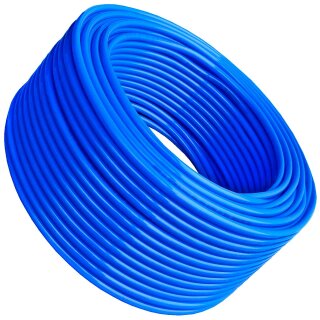

PU Schlauch

Polyurethan-Schlauch (PUN)

Polyurethanschläuche zeichnen sich durch eine sehr hohe Flexibilität und einen damit verbundenen kleinen, engen Biegeradius in einem weiten Temperaturbereich aus. Sie sind flexibler als PE Schläuche und haben eine hohe Knick- und Abriebfestigkeit, sehr gute Kälteflexibilität und Rückstelleigenschaften, eine geringe bleibende Verformung nach Langzeitbelastung, gute Beständigkeit gegen die meisten Öle, Fette, aliphatischen Kohlenwasserstoffe und Sauerstoff, Diesel, Benzin, Mineralöl.

alterungsbeständig in Sauerstoff
schleppkettentauglich (min. Biegeradius entspricht 10 x Außendurchmesser)

Außen- durchmesser	AußendurchmesserInnen- durchmesser	Wand- tärke	max. Biegeradius bei 20°C	Rollen- länge	Max. Arbeits- druck bei 20°C	Berst- druck bei 20°C
4mm	2,5mm	0,75mm	10mm	200m	10bar10bar	30
6mm	4mm	1mm	15mm	200m	10bar	30
8mm	5mm	1,5mm	20mm	100m	10bar	30
10mm	6,5mm	1,75mm	30mm	100m	10bar	30
12mm	8mm	2mm	35mm	100m	10bar	30

Anwendungen

Pneumatische oder hydraulische (Minihydraulik) Leitungen.

Maschinenbau.

Motorenbau.

Mess- und Regeltechnik .

Flexible Schlauchverbindungen zum Durchleiten bestimmter Stoffe (Beständigkeit beachten).

Sehr gut geeignet für den Einsatz von Steckverbindern, außenkalibrierte Schläuche.

Shore-Härte

98A

Werkstoff

Polyester Polyurethan

Temperaturbereich

-20°C bis 80°C

Farbe

Blau

Montage von Schnellsteckverbindungen

Schlauchenden gerade abschneiden. Um eine optimale Dichtwirkung und sicheres Halten der Verbindung zu gewährleisten, sollte das Schlauchende nicht oval sein.
Schlauchende reinigen, Grate entfernen.
Schlauchende vollständig bis zum Anschlag in die Schnellsteckverbindung stecken.
Durch ein kurzes Ziehen die Haltbarkeit der Verbindung prüfen.
Zum Lösen des Schlauches den Löse-Ring drücken.
Den Schlauch mit einer leichten Drehbewegung aus der Verschraubung ziehen.
Vor einer erneuten Montage sollte das Schlauchende wieder gerade abgeschnitten werden, um die Steck-und Lösbarkeit nicht zu erschweren.
