PP-Klemmverbinder Fitting-System für PE-Rohr
Alle verfügbaren Varianten des PP/PE Fitting-Systems Ø20mm
-
Winkel (Klemm-Klemm)
-
Winkel AG (Klemm-Außengewinde)
-
Winkel IG (Klemm-Innengewinde)
-
Wandwinkel (Klemm-Innengewinde)
-
Kupplung (Klemm-Klemm)
-
Kupplung reduzierend (Klemm-Klemm reduziert)
-
Kupplung AG (Klemm-Außengewinde)
-
Kupplung IG (Klemm-Innengewinde)
-
Endstück (Klemm-blind)
-
T-Stück (Klemm-Klemm-Klemm)
-
T-Stück reduzierend (Klemm-Klemm reduziert-Klemm)
-
T-Stück AG (Klemm-Außengewinde-Klemm)
-
T-Stück IG (Klemm-Innengewinde-Klemm)
-
Kugelhahn (Klemm-Klemm)
-

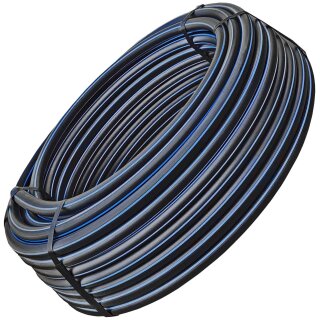

Passendes Qualitäts-PE-Rohr
Einsatzgebiete
Landwirtschaft, Garten, Bewässerung, Gartenbau, Weinberge, Wohngebiete, Rasen-Besprengung, Sportplätze, Golfplätze, Druckluft, Kabelschutz, Haus-Wasserversorgung, Aquaristik
Material
Polypropylen Farbe schwarz
Spannhülse aus Polyformaldehyd Farbe weiss
Dichtung aus NBR-Gummi
Qualität
Made in EU
ISO 9001:2008
Wetter-, UV-, Ozonbeständig, Wartungsfrei, sehr Korrosion-beständig
Technische Daten
-
Durchmesser 20-63 mm – Druckstufe – PN 20
-
Lagerung und Transport von -40 °C bis + 85 °C
-
Installation von - 5 °C bis + 50 °C
-
Betrieb von -10 °C bis + 85 °C
Druckverschraubungen werden aus den im Spritzgussverfahren hergestellten Komponenten gefertigt. Die Anwendung der modernen Technologie und Möglichkeit der Prüfung von Parametern des Rohmaterials und Erzeugnisses beim technologischen Verfahren ermöglicht die Herstellung des Produktes von hoher Qualität.
Verarbeitung / Montageanleitung
Abschnitt des PE-Rohres in einem Winkel von 90° zur Längsachse.
Wichtig: Entgraten! Das Ende des Rohres muss abgerundet und von Spänen frei sein.
Zur Montage werden zuerst die Überwurfmutter und dann die Spannhülse und dann die Dichtung auf das Rohr geschoben. Dann die Überwurfmutter bis zum Anschlag gegen den Fitting-Körper anziehen. Von Extra-Werkzeug zum Anziehen bei PP-Fittings raten wir grundsätzlich immer ab, auf Grund von Beschädigungen. Alles soll ordentlich handfest angezogen werden. Wenn die Mutter nicht ausreichend fest angezogen wird, kann es am O-Ring tropfen, oder das Fitting kann sich gar vom Rohr lösen.
Bei Gewinden sollte Teflon-Gewindedichtband verwendet werden und der größte Teil des gesamten Gewindes genutzt werden, damit großflächige Abdichtung erreicht wird.
