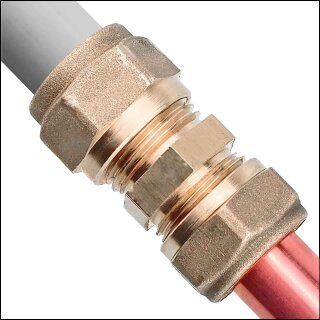

Übergangskupplung von Kupferrohr auf Mehrschichtverbundrohr/Heizrohr/Vollkunststoffrohr mit Klemmverschraubung
Übergang von Kupferrohr auf Kunststoffrohr oder Mehrschichtverbundrohr/Heizrohr/Vollkunststoffrohr PEX-AL-PEX.
Sehr solides geprüftes Qualitäts-Fitting System für Kupferrohr(hart und halbhart Stangenware).
Made in Europe.
Schnelle, sichere und einfache Installation.
Anwendung für Handwerk, Industrie und anspruchsvolle Heimwerker.
Kein teures Press- oder Löt-Werkzeug erforderlich.
Verbindungen wieder lösbar. Universell einsetzbar, gute Alternative zum Löten.
Trinkwasser geeignet
Fitting-Größen für folgende Rohr-Durchmesser wählbar: 15, 18, 22 und 28 Millimeter.
Für Kupferrohre weich Ringware oder Kunststoffrohre nur mit Stützhülse anwenden! Diese Stützhülsen sind extra zu bestellen.
Klemmringverschraubungen metallisch dichtend gemäß den Anforderungen der Norm EN1254-2.
Alle Gewinde entsprechen der Norm UNI EN 10226-1 Rohrgewinde für im Gewinde dichtende Verbindungen.
Temperaturbereich
minus 20 Grad Celsius (solange das Fluid in der flüssigen Phase bleibt)
bis plus 110 Grad Celsius
Betriebsdruck
max. 30 bar
10 bar mit Dampf
Material
Messing CW617N
Metallisch dauerhaft korrosionssicher zugfest dichtend.
Einsatz
Sanitär-, Heizungs-, Kühlungs-, Öl- und Druckluftinstallation, Reparaturen. Warmwasser, Kaltwasser, Trinkwasser, Klimaanlagen, Heizkörper, Fußbodenheizung. Glykollösungen (maximaler Glykolanteil 30%), natürliche Gase, nicht korrosive Flüssigkeiten.
Für Solar, wegen der metallischen Abdichtung und für hohe Temperaturen geeignet.
Für Unterputzmontage geeignet.
Industrie, Handwerk, Heimwerker, Landwirtschaft, Wohnbereich.
Kupferrohre: DIN EN 1057; DVGW-Arbeitsblatt GW 392; RAL 641/1
Präzisionsstahlrohre: DIN EN 10305-1 (DIN 2391)
Anleitung Schraub-Fittings für Kupferrohr
Benötigte Fittings und Kupferrohre planen.
Werkzeug
Rohrabschneider für Kupferrohr, Entgratwerkzeug, Schraubenschlüssel.
Schlüsselweiten (SW)
Rohr außen Ø15mm SW 24 mm
Rohr außen Ø18mm SW 27 mm
Rohr außen Ø22mm SW 32 mm
Rohr außen Ø28mm SW 39 mm
Schneiden des Kupferrohres
Kupferrohr mit einem Rillenschneider geeignet für Kupferrohr ablängen.
Entgraten und Säubern des Kupferrohres
Entgraten Sie das Kupferrohr nach dem Ablängen innen und außen mit einem passenden Werkzeug und säubern Sie die Rohrenden mit Reinigungsflies. Es sollte kein Grat stehen bleiben.
Montage
Die Überwurfmutter und den Klemmring des Fittings demontieren und einzeln auf das Kupferrohr schieben. Klemmring etwas mehr als nur bis zum Ende des Kupferrohres aufschieben.
Das Kupferrohr mit dem Schneidring und der Überwurfmutter in das Fitting bis zum Anschlag einschieben und Überwurfmutter mit der Hand bestmöglich festschrauben.
Anziehen der Überwurfmutter
Die Überwurfmutter mit Schraubenschlüsseln fest anziehen. Das Kupferrohr lässt sich, da es metallisch abgedichtet hat, nicht mehr in dem Fitting drehen oder bewegen.
Anzugsmomente
15mm Ø Rohrdurchmesser 1 1/4 Drehungen Anzugsdrehmoment 70 Nm
18mm Ø Rohrdurchmesser 1 1/4 Drehungen Anzugsdrehmoment 90 Nm
22mm Ø Rohrdurchmesser 1 1/4 Drehungen Anzugsdrehmoment 110 Nm
28mm Ø Rohrdurchmesser 1 Drehung Anzugsdrehmoment 125 Nm
Schlüsselweiten (SW) der Überwurfmutter
Rohr außen Ø15mm SW 24 mm
Rohr außen Ø18mm SW 27 mm
Rohr außen Ø22mm SW 32 mm
Rohr außen Ø28mm SW 39 mm
Der Klemmring auf dem Kupferrohr lässt sich nach Verschraubung nicht mehr vom Kupferrohr lösen.
Sichtprüfung, Fertig!
Einsatz einer Verstärkungshülse
Bei Einsatz von weichen Kupferrohren (Ringware), Weichstahlrohren oder PE-X Rohren muss eine Stützhülse verwendet werden!
