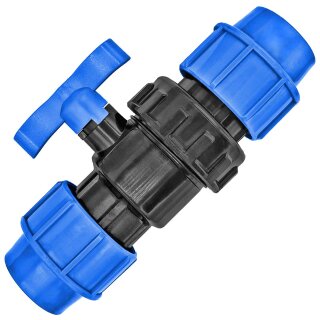

PP Klemmverbinder-Fittings System für PE-Rohr
Falls der Kugelhahn tropft folgendes beachten:
1. Flussrichtung
2. Überwurfmutter muss festgezogen sein
3. Der Kugelhahn ist in der Hebel-Stellung "auf" und "zu" dicht, aber in der Zwischenstellung nicht.
Hochwertige Qualtität für Handwerker und anspruchsvolle Heimwerker.
Einfache, schnelle Montage, leichte Verlegung. Wieder lösbar.
Schlag und rissfest, langlebig. UV- und Ozon-beständig.
Trinkwasser geeignet.
Geringes Gewicht.
Sehr gutes Dichtungsverhalten in vielen Bereichen.
Resistent gegen Säuren, Alkalien, Salze und andere organische Lösungen.
Fitting Größen
Gewinde 1/2 bis 2 Zoll
PE-Rohr Größen aus unserem Angebot
- 20,0 mm Rohr Außen Ø x 2,0 mm Rohr-Wandstärke = 16,0 mm Rohr Innen Ø
- 25,0 mm Rohr Außen Ø x 2,3 mm Rohr-Wandstärke = 20,4 mm Rohr Innen Ø
- 32,0 mm Rohr Außen Ø x 3,0 mm Rohr-Wandstärke = 26,0 mm Rohr Innen Ø
Fitting-Varianten komplett
- Winkel 90 Grad (i-i)
- Winkel 90 Grad mit Außengewinde (i-AG)
- Winkel 90 Grad mit Innengewinde (i-IG)
- Wandwinkel mit Innengewinde (i-IG)
- Kupplung (i-i)
- Kupplung reduzierend (i-i)
- Übergang auf Außengewinde (i-AG)
- Übergang auf Innengewinde (i-IG)
- Endstück (i-blind)
- T-Stück (i-i-i)
- T-Stück reduzierend (i-i-i)
- T-Stück mit Außengewinde (i-AG-i)
- T-Stück mit Innengewinde (i-IG-i)
- Kugelhahn (i-i)
- Anbohrschelle mit Innengewinde
- Passendes Qualitäts-PE-Rohr
- Anphaswerkzeug
- Rohrschellen mit Stockschraube und Dübel
Einsatzgebiete
Landwirtschaft, Garten, Bewässerung, Gartenbau, Weinberge, Wohngebiete, Rasen-Besprengung, Sportplätze, Golfplätze, Druckluft, Kabelschutz, Haus-Wasserversorgung, Aquaristik.
Für alle Rohrmaterialien mit Durchmesser 15mm bis 34mm geeignet.
Für Heisswasser nicht geeignet.
Für Temperaturen unter 0°C geeignet.
Material
Polypropylen (PP) Farbe schwarz
Spannhülse aus Polyformaldehyd Farbe weiss
Dichtung aus NBR-Gummi
Wetter-, UV-, Ozonbeständig, Wartungsfrei, sehr korrosionbeständig.
Druckverschraubungen werden aus den im Spritzgussverfahren hergestellten Komponenten gefertigt. Die Anwendung der modernen Technologie und Möglichkeit der Prüfung von Parametern des Rohmaterials und Erzeugnisses beim technologischen Verfahren ermöglicht die Herstellung dieses Produktes von hoher Qualität.
Technische Daten
Rohraußendurchmesser bzw. Fitting-Innendurchmesser: 20 - 50mm
Druck
PFA (bar) 16,0 bis 20°C
PFA (bar) 14,9 bis 25°C
PFA (bar) 13,9 bis 30°C
PFA (bar) 12,8 bis 35°C
PFA (bar) 11,8 bis 40°C
PFA (bar) 10,8 bis 45°C
Zugfestigkeit
Größe Ø 16mm - 833N = 85kg
Größe Ø 20mm - 1225N = 125kg
Größe Ø 25mm - 1774N = 181kg
Größe Ø 32mm - 2950N = 301kg
Größe Ø 40mm - 4557N = 465kg
Größe Ø 50mm - 7076N = 722kg
Erfüllt folgende Normen: PELD, PEHD, PE40, PE80, PE100
EN 12201, ISO 4427, ISO 14236, ISO 13460, DIN 8074
UNI 9561, UNI 9562, DIN 8076-3, ISO7/1, DIN 2999, BS 21, UNI 2278, DIN 8063
UNI EN ISO 9001:2000
Montageanleitung PP Klemmverbinder-Fittings für PE-Rohr
Bei den hier angebotenen Fittings für PE-Rohre handelt es sich um wieder lösbare Verbindungen.
Wir empfehlen das Verlegen an einem warmen Sommertag.
Bei oberirdischer Verlegung müssen die Leitungen bzw. das Fitting-System vor der Frostperiode entleert werden.
Für Frostsicherheit mindestens 80cm tief im Erdboden verlegen.
Werkzeug
Verwenden Sie für die Montage des Systems Rohrschere, Anfas-Werkzeug, Seife-ähnliches Mittel.
Ablängen des Rohres
Mit einer geeigneten Rohrschere (oben im Angebot bis 42mm Rohrgröße bestellbar) ist das Rohr auf Wunschlänge zuzuschneiden. Der Schnitt muss im rechten Winkel, also 90 Grad zur Längsachse des Rohres, ausgeführt werden. Schräge Schnitte sind zu vermeiden.
Entgraten des Rohres
Nach dem Ablängen muss das Rohrende entgratet bzw. angefast werden. Dazu wird ein Anfas-Werkzeug (oben im Angebot bestellbar) zunächst bis zum Anschlag auf das Rohr geführt. Das Anfasen bzw. Entgraten erfolgt durch Drehen des Anfas-Werkzeuges.
Auf der Rohr-Außenseite wird durch das Drehen Material abgetragen, so dass ein Konus am Rohr entsteht der das Einführen des Fittings erleichtert und den O-Ring vor Beschädigung schützt. Entfernen Sie Schmutz oder Materialspäne von der Außenseite des Rohrs.
Montage
Überwurfmutter UV-stabil, Farbe blau RAL 5005 DIN 54004, Klemmring aus Polyacetal Harz (POM) für hohe Belastung Farbe weiss, Einlegeteil aus PP, O-Ring aus NBR Farbe schwarz, Gehäuse aus Polypropylen (PP) Farbe schwarz.
Mutter und Einzelteile vom Fitting lösen. Überwurfmutter und Klemmring sind gemäß der Abbildung auf dem Rohr zu positionieren.
Anziehen der Verbindung
Wichtig: Das PE-Rohr muss bis Anschlag in den Grundkörper eingeführt werden! Der O-Ring sitzt nicht am Ende des PE-Rohres sondern deutlich auf das PE-Rohr aufgeschoben, also wie auf dem Bild zu sehen. Der O-Ring darf dabei nicht beschädigt werden!
Die Überwurfmutter sollte bei den angebotenen Größen 20mm bis 50mm Außendurchmesser des PE-Rohres, per Hand bis zum Erreichen des entsprechenden Widerstandes angezogen werden. Von speziellen Werkzeug oder Schlüsseln raten wir auf Grund von Beschädigungen ab. Diese speziellen Schlüssel sind für größere Größen erforderlich. Wenn die Mutter nicht ausreichend fest angezogen wird, kann es am O-Ring tropfen, oder das Fitting kann sich gar vom Rohr lösen.
Überprüfen der Verbindung
Vor Inbetriebnahme ist eine Dichtheits- bzw. Druckprüfung mit geeignetem Gerät durchzuführen.
Bei Gewinden sollte Teflon-Gewindedichtband verwendet werden und der größte Teil des gesamten Gewindes genutzt werden, damit großflächige Abdichtung erreicht wird.
