PVC-U Fittings
Klebefittings aus Kunststoff
Profi-Qualität für Handwerker und anspruchsvolle Heimwerker.
DVGW Trinkwasser geeignet
Das Kunststoffrohr wird in das Fitting innen eingeschoben, deshalb bezeichnet man das Fitting-Ende gewöhnlich als Klebe-Ende innen (i). Es gibt bei den Klebe-Fittings aber auch das so genannte Klebe-Ende außen (a), also ein Fitting-Einsteck-Ende oder Stutzen-Ende.
Dieses Klebe-Ende außen (a) hat genau den gleichen Außendurchmesser wie das Kunststoffrohr was in die Klebe-Fittings mit Klebe-Ende innen (i) zum verkleben eingeschoben wird.
Dieses Außenende bezeichnet man als Fitting-Einsteck-Ende oder Stutzen-Ende.
Das Klebe-Ende außen (a) wird benötigt wenn man 2 Klebe-Fittings verbinden möchte. Das Klebe-Ende außen (a) wird in das Klebe-Ende innen (i) eingeschoben. Die beiden verbundenen Fittings haben dann wieder 2 Klebe-Ende innen (i), also wie gewöhnlich. Ein Fitting mit 2 Klebe-Enden außen (a) gibt es nicht, es wäre ein Stück Rohr.
Die angegebenen Maße sind in der Reihenfolge der Artikelbezeichnung. Die Fitting-Bezeichnung "(i)" bedeutet "innen", also Fitting-Innendurchmesser und somit für den Rohr-Außendurchmesser passend.
Die Fitting-Bezeichnung "(a)" bedeutet "außen", also wie Rohr-Außendurchmesser und somit für den Fitting-Innendurchmesser (i) passend.
Beispiel:
Fitting (a-i) 50mm x 32mm
bedeutet: Fitting einerseits Klebe-Ende außen (a), also ein sogenanntes Fitting-Einsteck-Ende oder Stutzen-Ende, hat einen Außendurchmesser von 50mm, also wie das Rohr. Fitting andererseits Klebe-Ende innen (i), also eine Klebe-Muffe für ein Rohr mit 32mm Außendurchmesser.
Varianten
- Winkel 90 Grad (i-i) mit 2x Klebemuffe
- Winkel 90 Grad reduzierend (i-i) mit 2x Klebemuffe
-

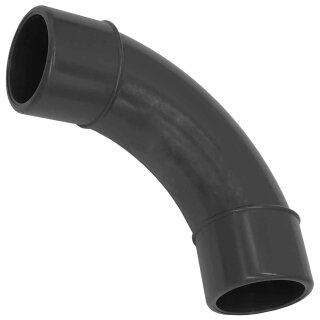

Bogen 90 Grad (i-i) mit 2x Klebemuffe
-

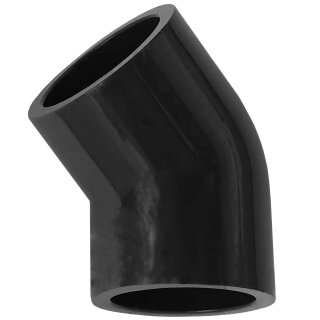

Winkel 45 Grad (i-i) mit 2x Klebemuffe
-

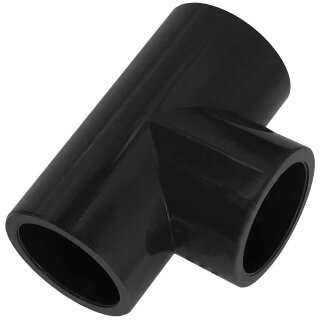

T-Stück (i-i-i) mit 3x Klebemuffe
-

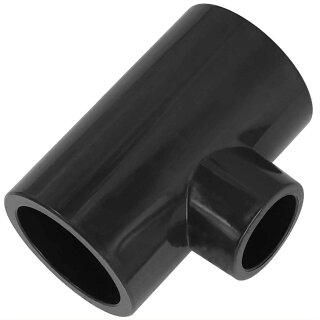

T-Stück reduzierend (i-i.red.-i) mit 3x Klebemuffe
-

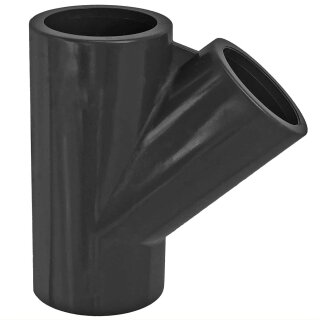

T-Stück 45 Grad (i-i-i) mit 3x Klebemuffe
-

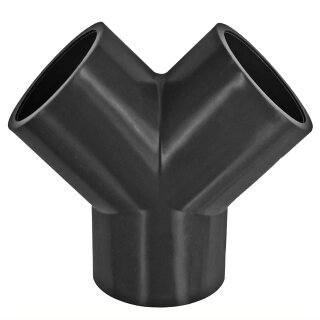

Y-Stück (i-i-i) mit 3x Klebemuffe
-
Kreuz-Stück (i-i-i-i) mit 4x Klebemuffe
-
Winkelverteiler (i-i-i-i) mit 4x Klebemuffe
-

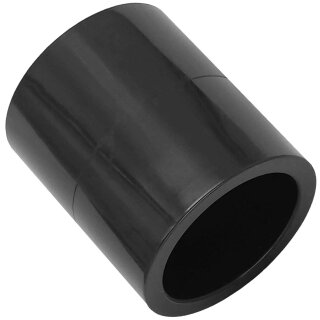

Muffe Verbinder Kupplung (i-i) mit 2x Klebemuffe
-
Muffe reduzierend (i-i.red.) mit 2x Klebemuffe
-

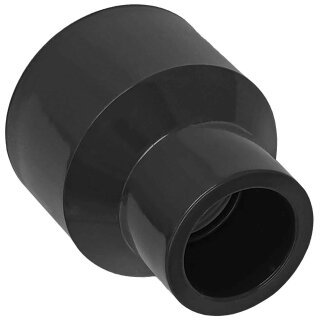

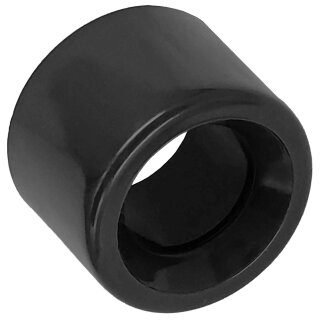

Reduzierstück (a-i) mit Einschiebende und Klebemuffe
-

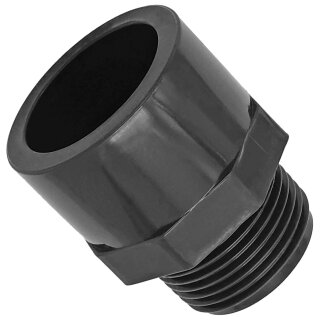

Übergang auf Rohr-Außengewinde (i-AG) mit Klebemuffe und Außengewinde
-

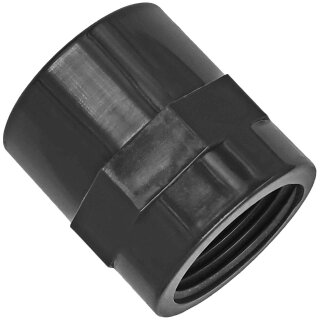

Übergang auf Rohr-Innengewinde (i-IG) mit Klebemuffe und Innengewinde
-

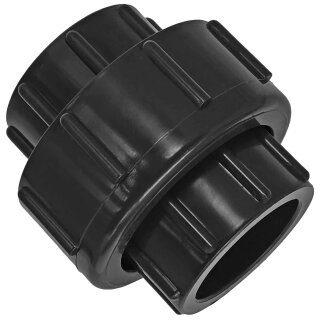

Verschraubung (i-i) mit 2x Klebemuffe
-

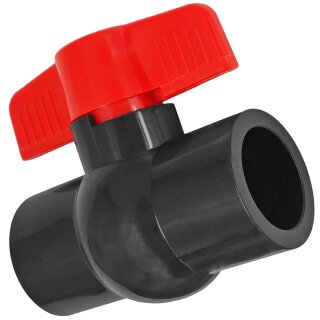

Kugelhahn (i-i) mit 2x Klebemuffe
-

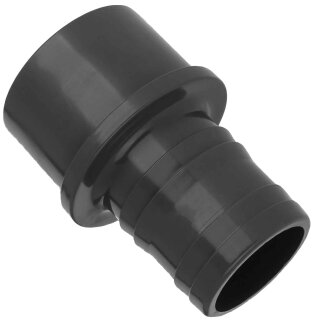

Stutzen auf Schlauchtülle (a-Tülle) mit Einschiebende und Schlauchtülle
-

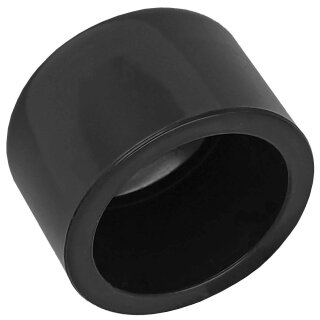

Kappe (i) mit Klebemuffe
-
PVC-Rohr (a-a) Einschiebenden
- Reiniger Büchse
- Kleber Büchse mit Pinsel
Anwendung
Pooltechnik
Wasserführende Leitungen
Schwimmbad
Whirlpool
Terraristik
Aquarium
Teich
Regenwasser
Pool- und Schwimmbadbau (Chlorwasser, Salzwasser)
Aquaristik (Süß- und Meerwasser)
Teichbau
Sanitärinstallation
Industrieanlagen
Abwasser
Druckleitungen für Bewässerungssysteme
Biogasanlagen
nicht geeignet für Druckluftverrohrung
Vorteile
UV-Beständigkeit
hohe Langlebigkeit
Wetter-, Chemikalien- und Korrosionsresistenz
enorme Strapazierfähigkeit
geringes Gewicht
Einsatz im Innen- und Außenbereich
Abmessungen PVC-Rohr
Rohr-Außendurchmesser
20mm x 2,0mm Wandstärke
25mm x 2,0mm Wandstärke
32mm x 2,4mm Wandstärke
40mm x 3,0mm Wandstärke
50mm x 3,7mm Wandstärke
Flüssigkeitstemperaturbereich von 0°C bis +45°C (kurzzeitig bis +60°C).
Mit zunehmender Temperatur reduziert sich die Druckbelastung.
ab +60°C wird das Rohr weich. Der Schmelzpunkt liegt bei ca. +80°C.
guter elektrischer Isolator
hohe Chemikalienbeständigkeit
gute Verklebbarkeit
gute Lackierbarkeit
Material
Polyvinylchlorid
bis zu 50 Jahre haltbar
Druckstufe
PN16
Kreuzstück, Bogen, Kugelhähne, Verschraubung PN10
Hohe Beständigkeit
Salz- und Chlorlaugen
säurehaltige Flüssigkeiten
