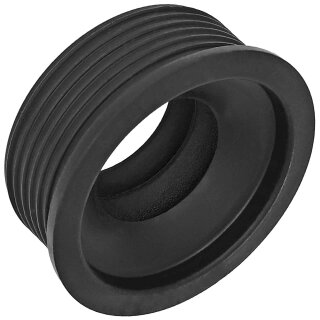

HT Abflußrohr-System > Gummi-Manschette Dichtung Außendurchmesser 40 x Innendurchmesser 28 bis 34mm für Siphon HT Rohr Anschluss Fitting Abfluß Wasch Becken Spül Tisch Sifon Abwasser Ablauf

HT Abflußrohr-System > Gummi-Manschette Dichtung Außendurchmesser 40 x Innendurchmesser 28 bis 34mm für Siphon HT Rohr Anschluss Fitting Abfluß Wasch Becken Spül Tisch Sifon Abwasser Ablauf

Artikelnummer: A1052876-001

Größe

1,87 €

inkl. 19% MwSt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 3 Tage

Sie können maximal 99 Einheiten von diesem Artikel erwerben.

Beschreibung
Bewertungen

Gummimanschette für Siphon-Rohr

Das Siphon-Rohr aus Metall oder Kunststoff, beispielsweise eines Waschbecken-Ablaufes, wird in die Gummimanschette geruchsdicht eingesteckt. Die Gummimanschette wird in das Siphon-Anschlussstück eingeschoben. Das Siphonanschlussstück wird mit der Spitzende-Seite in die Muffe mit Lippendichtung des HT-Abwasserrohrsystems gesteckt.

Größen Gummi-Manschette

Bezeichnung	Außen Ø	Innen Ø (Siphon-Rohr Außen Ø)	Lichter Innen Ø (Nicht dichtend!)
NW 30/40 A	40mm	28-34mm	26mm
NW 30/50 B	50mm	28-34mm	26mm
NW 30/50 - 1 1/4" G	46mm	28-34mm	26mm
NW 40/50 C	50mm	38-44mm	36mm
DN 30/60 1 1/4" D	60mm	32-34mm	30mm
DN 40/60 1 1/2" E	60mm	38-44mm	36mm
DN 50/60 2" F	60mm	48-54mm	46mm

Größenbezeichnungen DN
Die Nennweiten DN können bei verschiedenen Anbietern oder Baumärkten unterschiedlich heissen, aber es handelt sich trotzdem immer um die selben Maße bzw. selben Außendurchmesser bzw. das selbe Rohr- oder Formteil:

DN75 = DN70 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 75mm
DN110 = DN100 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 110mm
DN160 = DN150 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 160mm

Die DN Maße sind die Außendurchmesser der HT-Rohre oder HT-Formteile an der Stutzenseite, also das Spitzende - männlich bzw. der Außendurchmesser des Rohres (nicht der Muffe - weiblich).

Größe HT-Rohrsystem	Nennweite (DN/OD) = Außendurchmesser in Millimeter	Innendurchmesser in Millimeter	Wandstärke in Millimeter
DN32	32mm	28,2mm	1,8mm
DN40	40mm	36,2mm	1,8mm
DN50	50mm	46,2mm	1,8mm
DN75 = DN70	75mm	71,2mm	1,9mm
DN90	90mm	85,6mm	2,2mm
DN110 = DN100	110mm	104,6mm	2,7mm
DN125	125mm	118,8mm	3,1mm
DN160 = DN150	160mm	152,2	3,9mm
