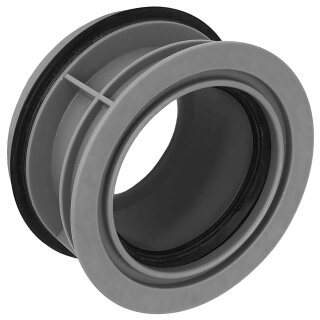

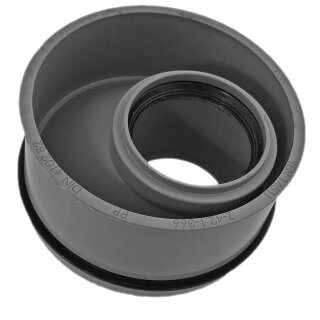

Optimierte Abwasser-Innen-Reduzierstücke aus Kunststoff(Polypropylen) grau.
Made in Germany.
Die einzigen zugelassenen Abwasser-Innen-Reduzierstücke für senkrechten und waagerechten Einbau die keine Muffe benötigen.
Geprüft und zugelassen vom DIBt Z-42.1-366.
Schnellerer Einbau, weniger Zeitaufwand!
Herkömmlicher Aufwand:
Abflussrohr in der Bodenplatte bis zur nächsten Muffe mit dem Stemmhammer freistemmen. Abflussrohr gewaltsam herausziehen. Muffe und Dichtelement reinigen. Reduzierstück einstecken. Rohrzwischenstück messen. Rohrzwischenstück passend abschneiden. Rohrzwischenstück einstecken. Bauschutt entfernen. Bodenplatte mit Beton wieder dicht verschließen.
Aufwand mit dem hier angebotenem Abwasser-Innen-Reduzierstück:
Rohr mit Winkelschleifer bodenbündig abschneiden. Abwasser-Innen-Reduzierstück bis zum Anschlag des Reduzierstückes einstecken. Es soll gut dichten, evtl. innen anfasen und Gleitmittel verwenden. Zeit und Geld gespart.
Die Dichtungen entsprechen der DIN-EN 681, EPDM.
Anwendung im Haus-Innenbereich.
Passt an HT-Rohre (DIN-EN 1451-1), KG-Rohre (DIN-EN 1401-1).
Die verschiedenen wählbaren Größen:
DN 70/75 < DN 50
DN 90 < DN 50
DN 90 < DN 70/75
DN 100/110 < DN 40
DN 100/110 < DN 50
DN 100/110 < DN 70/75
DN 100/110 < DN 90
DN 125 < DN 100/110
DN 150/160 < DN 50
DN 150/160 < DN 100/110
DN 150/160 < DN 125
Heißwasser (90°C) geeignet.
Geprüftes Brandverhalten nach DIN 4101 B2
Farbe: staubgrau RAL 7037
Anschlußseite1
Anschluss für das Rohr in das die Reduzierung gesteckt wird mit Dichtung.
Anschlußseite2
Ein Anschlag und innen eine reduzierte Muffe für das Spitzende des Rohres welches reduziert wird. Die Flussrichtung ist immer vom Spitzende des einen Teils zur Muffe des anderen Teils und immer von kleinem Durchmesser zum großen Durchmesser. Es wird also immer gegen die Flussrichtung reduziert.
Achtung Größenbezeichnungen Norm-Maß DN (Diameter Nominal) bei Rohren
Die Nennweiten DN können bei verschiedenen Anbietern oder Baumärkten unterschiedlich heißen, aber es handelt sich trotzdem immer um die selben Maße bzw. selben Außendurchmesser bzw. das selbe Rohr- oder Formteil:
DN75 = DN70 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 75mm
DN110 = DN100 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 110mm
DN160 = DN150 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 160mm
Die DN Maße sind die Außendurchmesser der HT-Rohre oder HT-Formteile an der Stutzen-Seite, also das Spitzende - männlich bzw. der Außendurchmesser des Rohres (nicht der Muffe - weiblich).
|
Größe HT-Rohrsystem
|
Nennweite (DN/OD) = Außendurchmesser in Millimeter
|
Innendurchmesser in Millimeter
|
Wandstärke in Millimeter
|
|
DN32
|
32mm
|
28,2mm
|
1,8mm
|
|
DN40
|
40mm
|
36,2mm
|
1,8mm
|
|
DN50
|
50mm
|
46,2mm
|
1,8mm
|
|
DN75 = DN70
|
75mm
|
71,2mm
|
1,9mm
|
|
DN90
|
90mm
|
85,6mm
|
2,2mm
|
|
DN110 = DN100
|
110mm
|
104,6mm
|
2,7mm
|
|
DN125
|
125mm
|
118,8mm
|
3,1mm
|
|
DN160 = DN150
|
160mm
|
152,2
|
3,9mm
|
