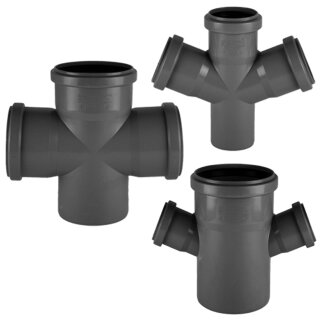

Doppelabzweig HTDA
Größen von DN 50 bis DN 110 verfügbar.
Winkel 67 und 87 Grad verfügbar.
Zwei gleich große Abzweige wie die Fallleitung (senkrechte) oder kleinere Abzweige als die Fallleitung wählbar.
Achtung Größenbezeichnungen
Die Nennweiten DN können bei verschiedenen Anbietern oder Baumärkten unterschiedlich heissen, aber es handelt sich trotzdem immer um die selben Maße bzw. selben Außendurchmesser bzw. das selbe Rohr- oder Formteil:
DN75 = DN70 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 75mm
DN110 = DN100 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 110mm
DN160 = DN150 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 160mm
Die DN Maße sind die Außendurchmesser der HT-Rohre oder HT-Formteile an der Stutzenseite, also das Spitzende - männlich bzw. der Außendurchmesser des Rohres (nicht der Muffe - weiblich).
|
Größe HT-Rohrsystem
|
Nennweite (DN/OD) = Außendurchmesser in Millimeter
|
Innendurchmesser in Millimeter
|
Wandstärke in Millimeter
|
|
DN32
|
32mm
|
28,2mm
|
1,8mm
|
|
DN40
|
40mm
|
36,2mm
|
1,8mm
|
|
DN50
|
50mm
|
46,2mm
|
1,8mm
|
|
DN75 = DN70
|
75mm
|
71,2mm
|
1,9mm
|
|
DN90
|
90mm
|
85,6mm
|
2,2mm
|
|
DN110 = DN100
|
110mm
|
104,6mm
|
2,7mm
|
|
DN125
|
125mm
|
118,8mm
|
3,1mm
|
|
DN160 = DN150
|
160mm
|
152,2
|
3,9mm
|
