Artikel 1 - 26 von 26

 PP-Klemmverbinder Fittings-System für PE-Rohr...

PP-Klemmverbinder Fittings-System für PE-Rohr



Alle verfügbaren Varianten des PP/PE Fitting-Systems



  • Winkel (Klemm-Klemm)

  • Winkel AG (Klemm-Außengewinde)

  • Winkel IG (Klemm-Innengewinde)

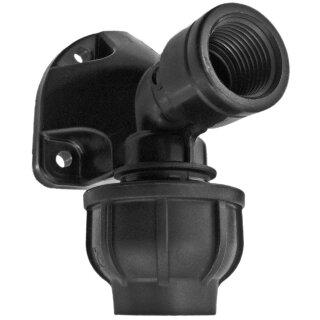

  • Wandwinkel (Klemm-Innengewinde)

  • Kupplung (Klemm-Klemm)

  • Kupplung reduzierend (Klemm-Klemm reduziert)

  • Kupplung AG (Klemm-Außengewinde)

  • Kupplung IG (Klemm-Innengewinde)

  • Endstück (Klemm-blind)

  • T-Stück (Klemm-Klemm-Klemm)

  • T-Stück reduzierend (Klemm-Klemm reduziert-Klemm)

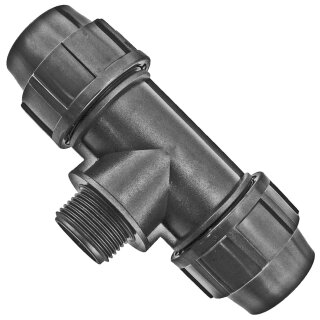

  • T-Stück AG (Klemm-Außengewinde-Klemm)

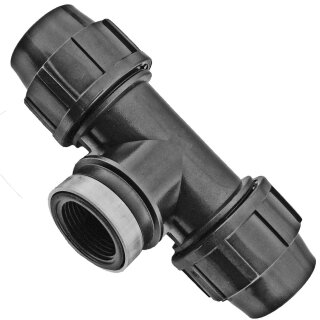

  • T-Stück IG (Klemm-Innengewinde-Klemm)

  • Kugelhahn (Klemm-Klemm)

  • Passendes Qualitäts-PE-Rohr



Einsatzgebiete

Landwirtschaft, Garten, Bewässerung, Gartenbau, Weinberge, Wohngebiete, Rasen-Besprengung, Sportplätze, Golfplätze, Druckluft, Kabelschutz, Haus-Wasserversorgung, Aquaristik



Material

Polypropylen Farbe schwarz

Spannhülse aus Polyformaldehyd Farbe weiss

Dichtung aus NBR-Gummi



Qualität

Made in EU

ISO 9001:2008

Wetter-, UV-, Ozonbeständig, Wartungsfrei, sehr Korrosion-beständig



Technische Daten

  • Durchmesser 20-63 mm – Druckstufe – PN 20

  • Lagerung und Transport von -40 °C bis + 85 °C

  • Installation von - 5 °C bis + 50 °C

  • Betrieb von -10 °C bis + 85 °C



Druckverschraubungen werden aus den im Spritzgussverfahren hergestellten Komponenten gefertigt. Die Anwendung der modernen Technologie und Möglichkeit der Prüfung von Parametern des Rohmaterials und Erzeugnisses beim technologischen Verfahren ermöglicht die Herstellung des Produktes von hoher Qualität.



Verarbeitung / Montageanleitung

Abschnitt des PE-Rohres in einem Winkel von 90° zur Längsachse.

Wichtig: Entgraten! Das Ende des Rohres muss abgerundet und von Spänen frei sein.

Zur Montage werden zuerst die Überwurfmutter und dann die Spannhülse und dann die Dichtung auf das Rohr geschoben. Dann die Überwurfmutter bis zum Anschlag gegen den Fitting-Körper anziehen. Von Extra-Werkzeug zum Anziehen bei PP-Fittings raten wir grundsätzlich immer ab, auf Grund von Beschädigungen. Alles soll ordentlich handfest angezogen werden. Wenn die Mutter nicht ausreichend fest angezogen wird, kann es am O-Ring tropfen, oder das Fitting kann sich gar vom Rohr lösen.

Bei Gewinden sollte Teflon-Gewindedichtband verwendet werden und der größte Teil des gesamten Gewindes genutzt werden, damit großflächige Abdichtung erreicht wird.
